（3）LVDS信号的像素排列的格式
三基色 RGB 的每一像素有八位或六位之分，我们在传输时双绞线有五对和四对之分，那么就存在一个分配问题，究竟是那对线传那一个基色，某基色每一位像素次序如何排，造屏的厂家和造主板的厂家应遵守同一规定才能对接。这就是所谓的 LVDS 信号格式，目前在世界上通用的有两种标准：一种是美国的 VESA，是美国视频电子协会最早为监视器制定的标准，也称N on-JEIDA 标准，或叫正常标准；另一种是日本为数码相机等数码产品制定的 JEIDS 标准。这两种格式的区别主要是图像数据排列的方式不同。
VESA 格式如图 3 所示。

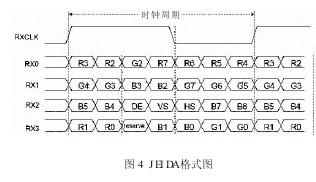

JEIDA 格式如图 4 所示
图 3 和图 4 分别为 LVDS 信号两种格式的结构和定时关系。从图中可见，它是由时钟信号、数据信号、行/ 场同步信号、使能信号等四部分组成的。从图中可
见，每一个时钟周期要进行七次数据采样，每一个时钟周期是一个完整的数据采集过程。数据使能信号（DE）的作用是：确认这个周期内所传输的数据是否有效，若其为低电平，这个周期内的数据为无效数据。Reserve是预留的意思。
目前，一般的液晶屏采用了五通道 LVSD 信道传输模式，五通道 LVDS 发送芯片主要用于驱动 8 bit液晶面板。使用五通道 LVDS 发送芯片主要用来构成单路 8 bit LVDS 接口电路和奇／偶双路 8 bit LVDS接口电路。
包含了四个数据信号（其中包括：RGB、数据使能DE、行同步信号 HS、场同步信号 VS）通道和一个时钟信号发送通道。
现在液晶电视机上面的 T-CON（时序控制）电路处理芯片都具有处理这两种格式信号的功能。在 T-CON芯片有一个变换信号处理的控制引脚（SELLVDS），一般高电平是工作在 JEIDA 信号格式，低电平或悬空是工作在 VESA 信号格式。这对于换 T-CON 板或换屏要引起注意。
