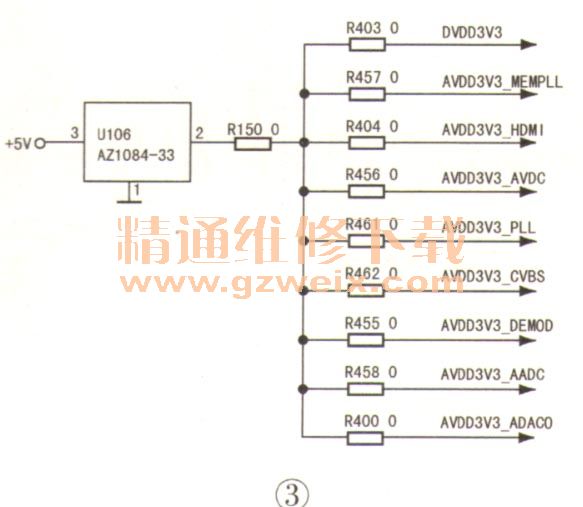

分析检修：上电试机，背光亮。换用另一正常工作的机顶盒，故障依旧，信号源问题可排除。测量主芯片U400的相关供电端电压，发现⑤、116脚（DVDD3V3）、17脚（AVDD3V3＿ MEMPLL）、38脚（AVDD3V3_HDMI）、69脚（AVDD3V3_AVDC）、71脚（AVDD3V3_PLL） 、72脚（AVDD3V_3-CVBS）、80脚（AVDD3V3_DEMOD）、88脚（AVDD3V3_ AADC）、94脚（AVDD3V3_ADACO）的电压在1V～2V之间波动（正常应为＋3.3V）。该电压是＋5V电压经U106 （AZ1084 -33）变为DVDD3V3（+3.3V）后，再经R150 （0Ω）限流后送给上述引脚，如图3所示。经查，R150的阻值已增大至数千欧，且不稳定。换上一只0Ω的电阻后试机，故障排除。

    当U400上述引脚的供电过低时，IC内部的信号处理电路停止工作，③脚输出的基准亮度信号电平变低，从而出现黑屏。为了验证这一判断，试断开R150，测量主板上插座P100 11脚的亮度直流控制电压只有＋1.3V（正常时应为十3.7V）。
