一台长虹LT2012型K S07机芯）液晶彩电（屏型号为HT201 V01-101、主板板号为JUJ7.820.135 ），开机背光亮，灰屏有伴音，遥控键控制正常。
    据上述现象判定，CPU工作正常，背光、伴音电路正常，要怀疑的是主板到T-CON板的TTL信号、上屏电压和T-CON板的DC-DC芯片输出的各电压有异常。测T -CON板上屏电压、VON，VGH、VOFF、AVDD、DVDD等检测点电位均正常，VGH也有正常波形，唯独主板通过扁平线连接到T-CON板的TTL信号各电压均为0V，于是脱开此扁平线与T-CON板的连接，测主板侧TTL信号还是为0V，此时可判断此机故障与主板无输出TTL信号有关，与T-CON板和屏无关。

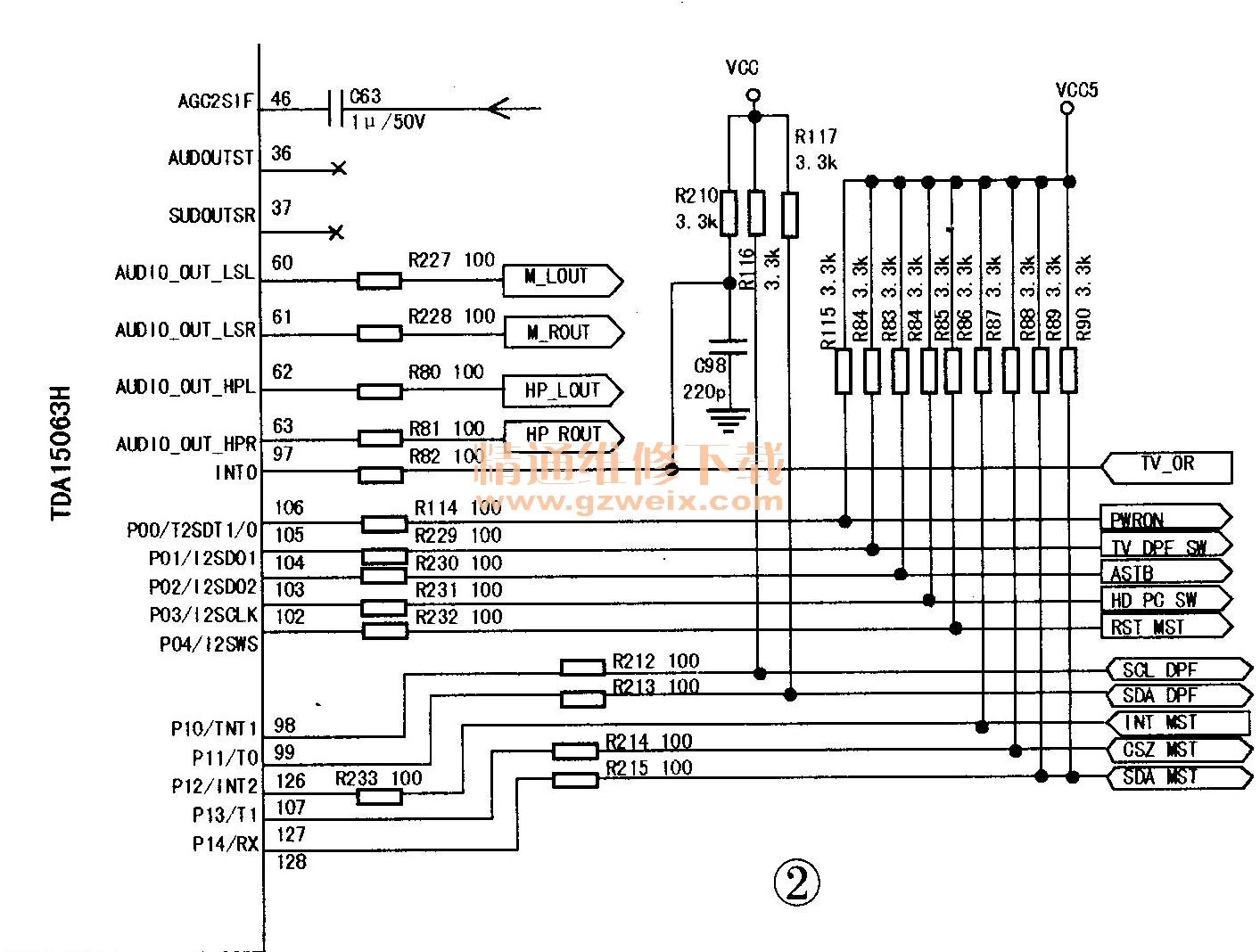

    查看这主板，显而易见的是两块大规模集成芯片、（TDA15063H和MST518V-LF）。 TDA15063H主要处理中频解调、视频解码、行场小信号和伴音等，还带有MCU功能。MST518V-LF主要用作A/D转换和格式变换，去T-CON板的TTL信号正是由MST518 V -LF这个芯片输出的。通电后，手摸TDA15063H和MST518V-LF，前者很热，而后者感觉有点凉，于是怀疑MST518V-LF芯片没工作，准备检测该芯片各供电、复位、晶振、SCL、SDA、片选电压。该芯片的供电引脚有19、102、114、142引脚的VDDC，10、22、88、99111、129、139、151引脚的VDDP，48、54、58、77引脚的VAD，36引脚VPLL，56引脚的VDPLL，55引脚的VAD，检测后发现3.3V、2.5V均正常，33脚复位信号由TDA15063H开机时候提供一个0V电压，关机瞬间上升到1.13V，为下次开机复位做好准备，通过开机和关机对该引脚的测量也属正常。晶振频率是 14.318MHz，测量34脚晶振输入端电压为1.47V、输出端电压为1.65V，晶振两端有压差，按平时的经验一般说来已经起振。用岩崎SS-7804表测35脚有14.318MHz频率的晶振波形，34脚测不出14.318MHz频率的波形，于是代换了一个同频率的晶振，故障顿时消失，以为修复成功，但关机再开机又恢复原样。相关电路见图1、图2。

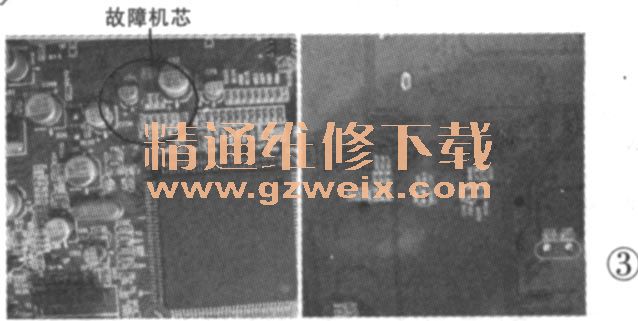

    难道还有其他原因造成该芯片没有24bit信号输出吗？苦思冥想后又把晶振复原，再去查82、83、84引脚组成的三线串行总线系统，经过测量发现82脚电压为0.9V、83脚为4.59V、84脚为2.4V，显然84脚SCL电压偏低，正常应是4.5V左右。该引脚通过上拉电阻R90与VCC5相连，MST518V -LF的84脚通过100Ω电阻R215与TDA15063H的128脚相连，途中经过4个过孔。断电测量MST518V-LF的84脚和TDA15063H的128脚阻值已经变大到6.5MΩ，正常是100Ω，而R215阻值正常，无疑是这一段几个过孔出了问题。从MST518V-LF的84脚顺藤摸瓜找寻，终于在离R215最近的一个过孔发现接触不良，用细铜线穿过该过孔并焊接后，故障彻底排除。相关实物图示见图3、图4。

    维修心得：这款长虹LS07机芯虽然是比较老的机型，但各种机芯对灰屏故障维修方法都大同小异，只不过现在的主板好多功能处理都集成在一块主芯片里，输出信号大多为LVDS，而非TTL。本机故障主要是因为串行时钟信号受阻，造成TDA15063H对格式变换电路MST518寻址和工作状态控制失常，进而是MST518芯片无TTL信号输入到T-CON板，以至于时序控制芯片不产生列驱动信号，使列驱动电路工作失常产生灰屏故障。除了主板无行场同步信号、像素时钟或所有像素信号送到T-CON板会产生灰屏故障外，如果无主板送来的上屏电压（指常亮屏），T-CON板DC-DC异常导致VDA不升压、VGHP无电压（指常黑屏）、时序控制芯片不工作，列驱动信号和所有像素信号无输出、T-CON板24系列数据出问题或主板程序不对、液晶屏本身故障等均会产生灰屏故障。

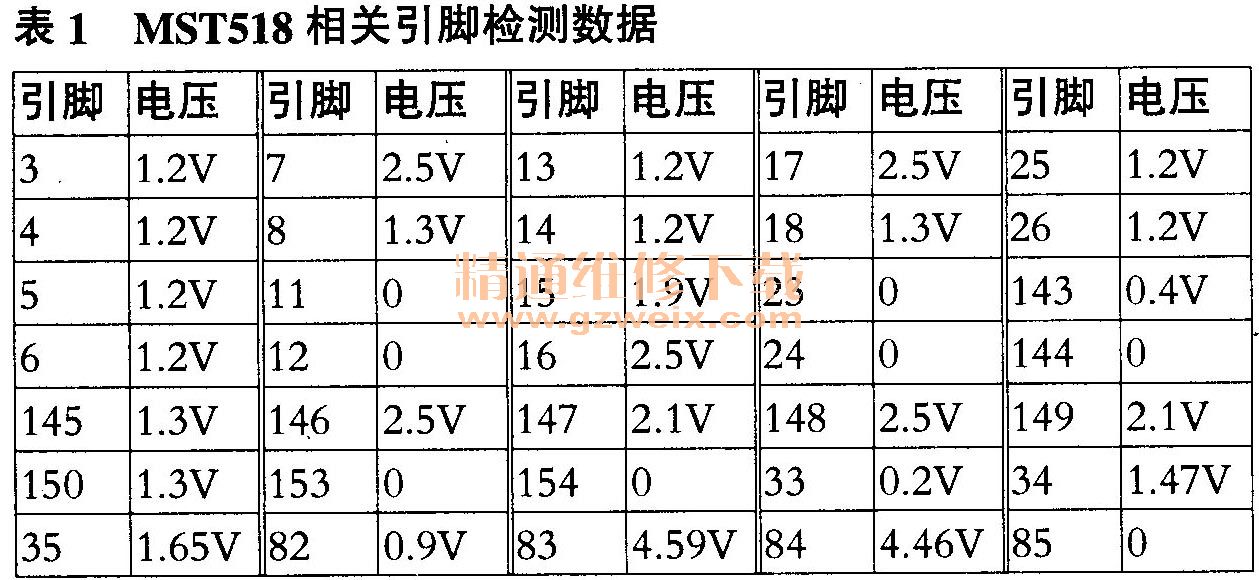

     MST518相关引脚检测数据见表1（用RT809F编程器VGA信号发生器输入信号，福禄克F15B数字表所测电压），表格引脚按引脚功能排列。

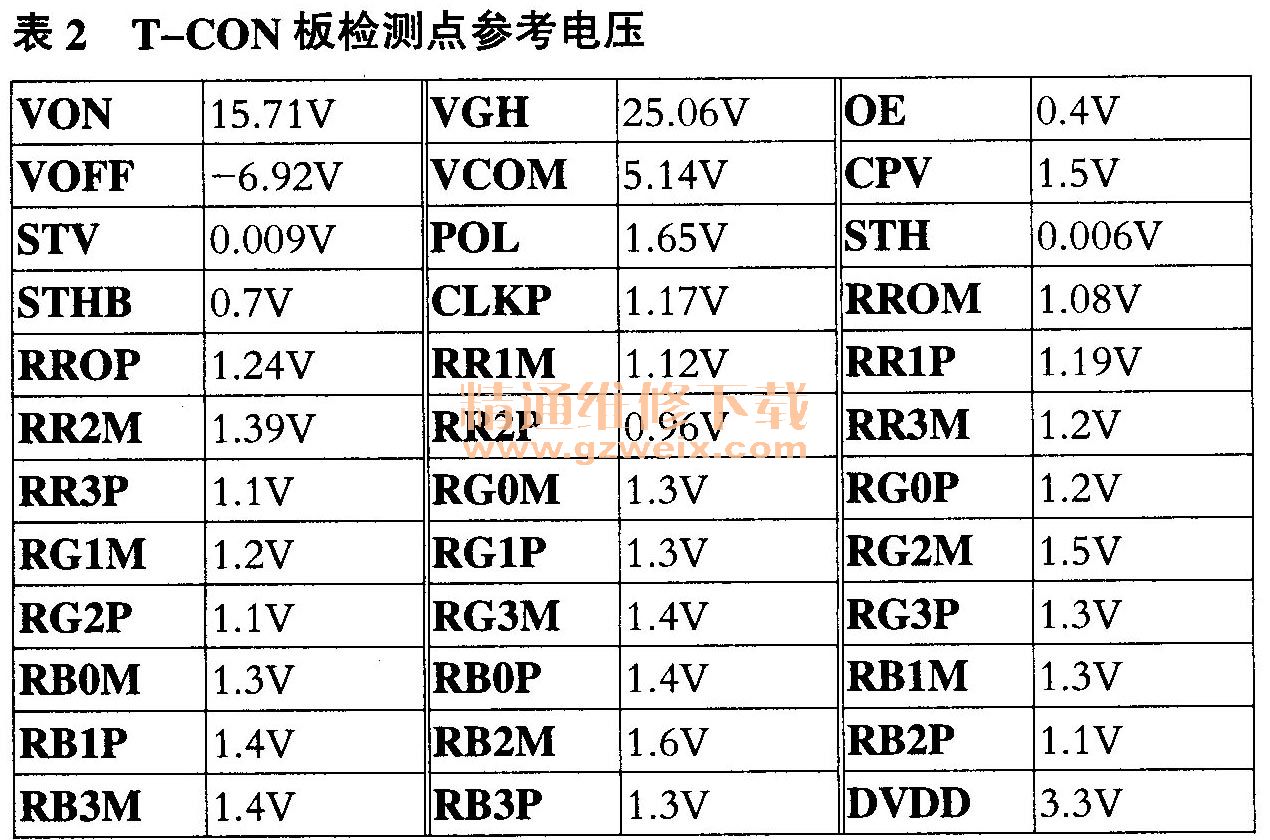

    T -CON板板号HT201V01 -100 -X0.3（47-600197），检测点参考电压见表2（RT809F编程器VGA信号发生器输入信号，福禄克F15B数字表所测电压）。
