分析检修：开机，测5V待机电压正常，12V,24V无电压，强制给一个5V的PS-ON信号再次测试，还是没有12V,24V。测试给PFC和PWM电路供电的VCC电压也没有，怀疑是保护电路异常。

    断开R36后开机测试，电压立即恢复正常，说明确是保护电路的问题。于是依次测D36,D17,D14,D20 , D22，发现D14的两端都有高电平，由此判断问题是D14这路过流保护电压异常，对比其他两路过流保护电路的电压，没有发现异常。代换IC10后，故障排除。

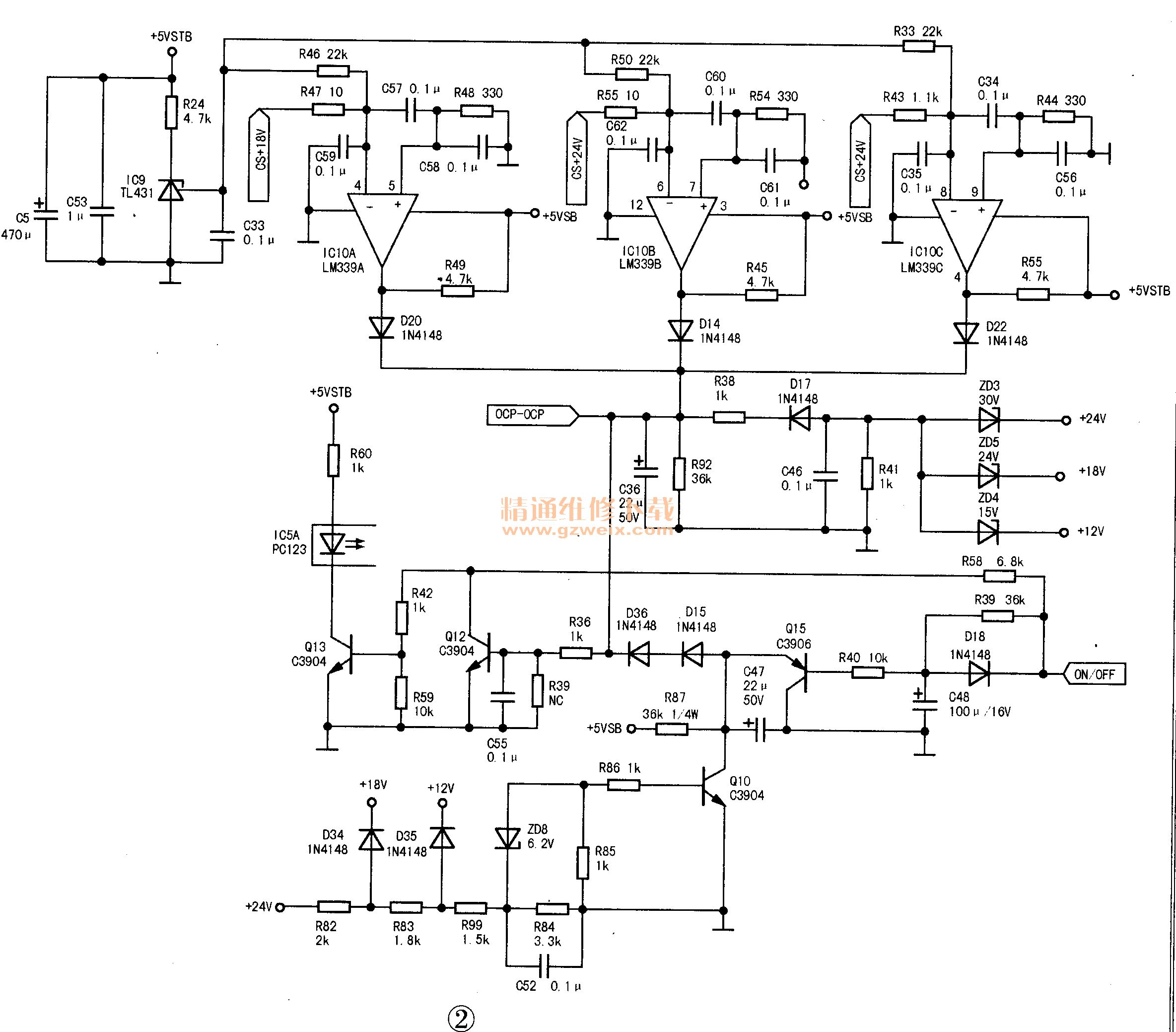

相关电路如图2所示。
