图像上有严重干扰，伴音中有很大的杂音。

    故障分析：一般是图像和伴音信号公用电路—公用通道有问题。

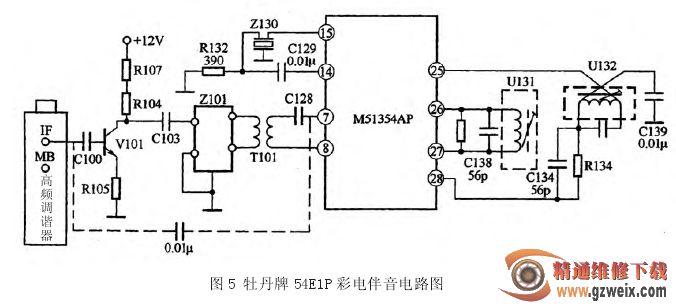

    故障检修：该机采用MS1354AP中频集成电路，由其组成的公用通道电路如图5所示。

    (1)从图纸上看，38   MHz图像检波调谐器U131和AFT检波调谐器U132虚线框（代表金属罩屏蔽）内均无电容，其故障率几乎为零，故跳过两个器件不查。

    (2)测量高频调谐器MB端电压为11.5 V（正常澎，更换高频调谐器无效。

    (3）脱开中频集成电路M51354AP的IP中频信号输入端⑦脚，在其空脚焊接一只0.01цF电容，电容的另一引脚跨接到高频调谐器IF端子上（如图5中虚线所示），用以检查C100,V101,Z101,T101,C128是否损坏，试机后仍有干扰，从而将电容跨接点之间所有元件故障的可能性排除。

(4）上述三项检查说明公用通道及其供电电路没有问题。扩大检修范围，继续检查中频集成电路M51354AP其他引脚外接元件，结果是14脚外接的第二伴音祸合电容C129(0. 01цF)一引脚焊接点有圆圈状裂纹，是虚焊的表现。补焊后，图像和伴音均恢复正常。

    C129虚焊导致该焊点时续时断，并在接触的瞬间产生较大的电波，直接或通过辐射干扰伴音信号和图像信号。
