长虹50QlN型机,无规律黑屏,伴音正常
来源:家电维修  作者:佚名  2017-12-20 10:10:44

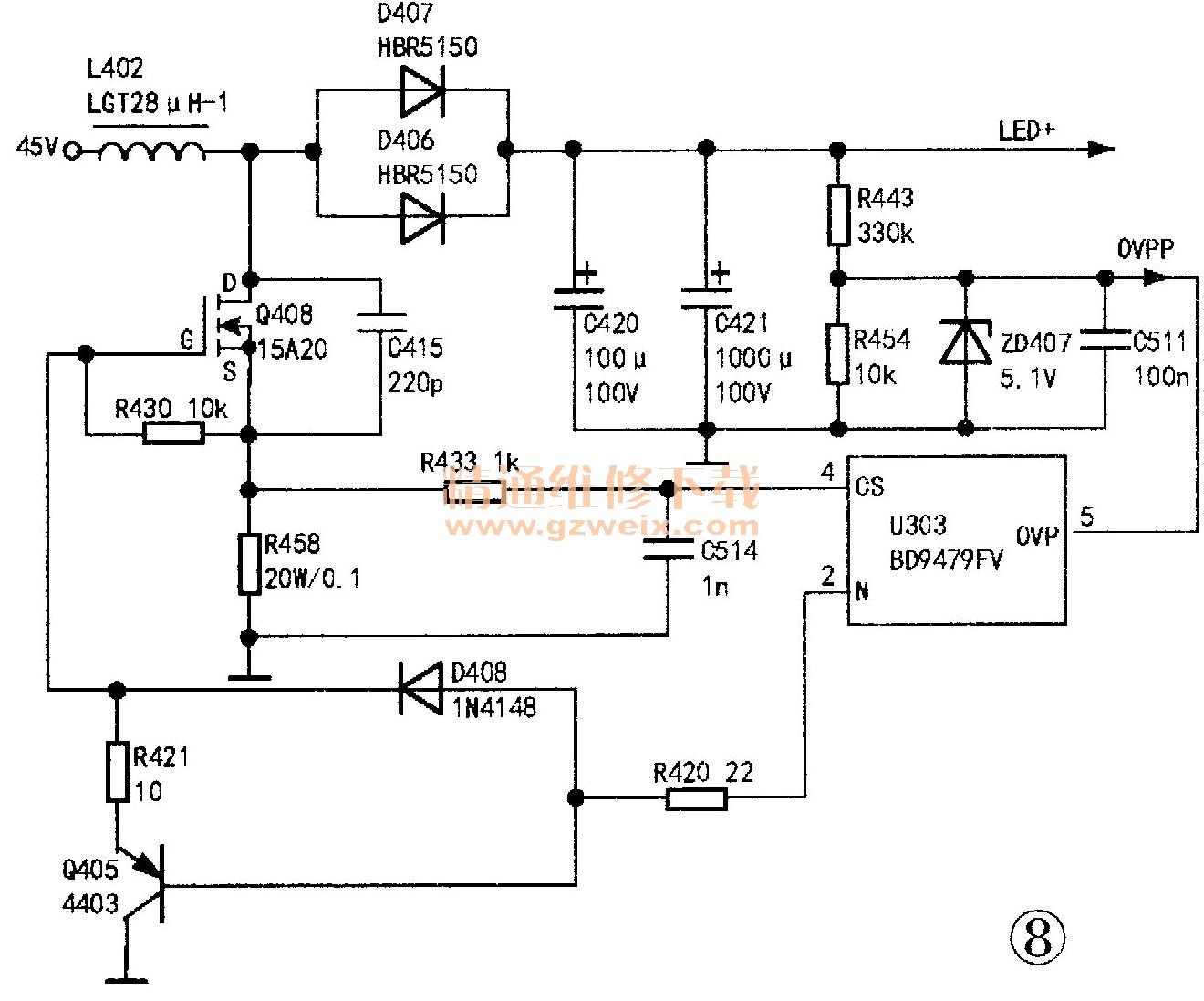

    分析检修:试机发现,背光不亮,怀疑背光电路有故障。该机背光电路与开关电源均做在编号为HSL60D -16S6 120的组件(可用MPL60D-1656 120电源组件替代)上,采用BD9479FV(U303)芯片。通电,测得PFC电压、45V供电及BLON电压(2.6V)均正常,但LED+电压为0V,由此推断故障在U303、Q408、L402组成的自举电路中,如图8所示。检查发现,自举电感L402虚接,补焊后故障排除。
