夏普LCD-52FFlA型液晶彩电,上电后白色电源指示灯闪烁,不开机
来源:家电维修  作者:佚名  2017-12-20 10:09:44

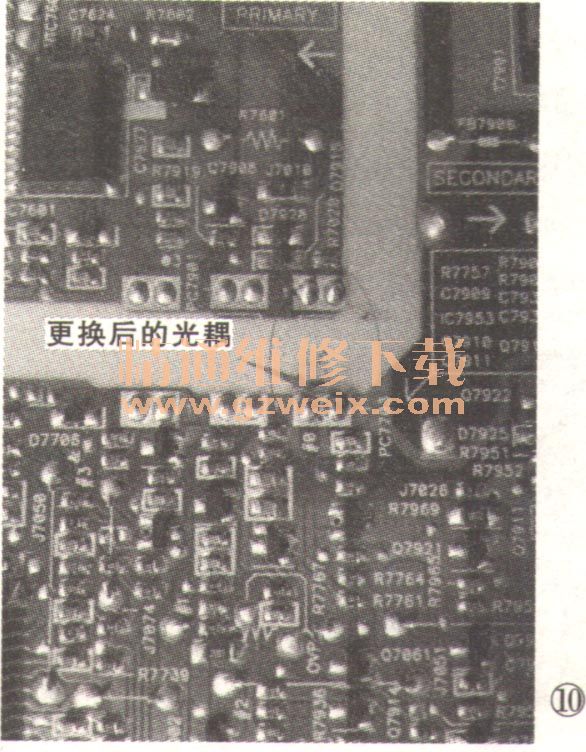

    分析检修:首先强制启动电视机,接通电视机电源,按住“音量-”、“视频”键和“电源”键不松手,中间的白灯长亮(如果白色灯闪烁,表明硬件有故障)。开盖检查,发现开机时主板上的自检指示灯一直不亮。拆下电源板与液晶屏(背光)单独测试,短接BU+5V和PSON,将STB、OFL、DIMMER三脚短接,并通过一只2kΩ~10kΩ电阻接BU+5V端,这时电源板有13V输出,PFC电压为350V,背光灯不亮,判断电源板不良。仔细测量电源板上的测试点,发现AC-DET(交流检测)信号电压为0v,正常值为3.3V。检查这一电路,发现光祸PC7703的③脚电压为5V、④脚电压为0v,而①、②脚电压正常,因此判断PC7703损坏,如图10所示。更换PC7703后,AC-DET电压为3.3V。装机试验,故障排除。
