分析检修：从故障现象分析，故障原因可能是机器在进入正常开机状态时，遇到阻碍而重新回到待机状态。黑屏时，观察背光灯未亮。查U300背光启动控制端204脚为高电平（正常应为低电平），说明CPU未发出背光“开”指令；亮度控制端178脚也是高电平（正常应为低电平），上屏电压控制端206脚为低电平（正常应为高电平），开／待机端205脚为高电平（开机应为低电平），这说明CPU处于待机状态。为了确定故障范围，将插座P308 11、⑩脚与14脚短接（模拟U300发出主电源工作指令）后上电，测得P803⑤、⑥脚＋12V电压正常，但DDR存储器U304的＋2.6V DMC与＋2.6V DMQ供电均为0V。

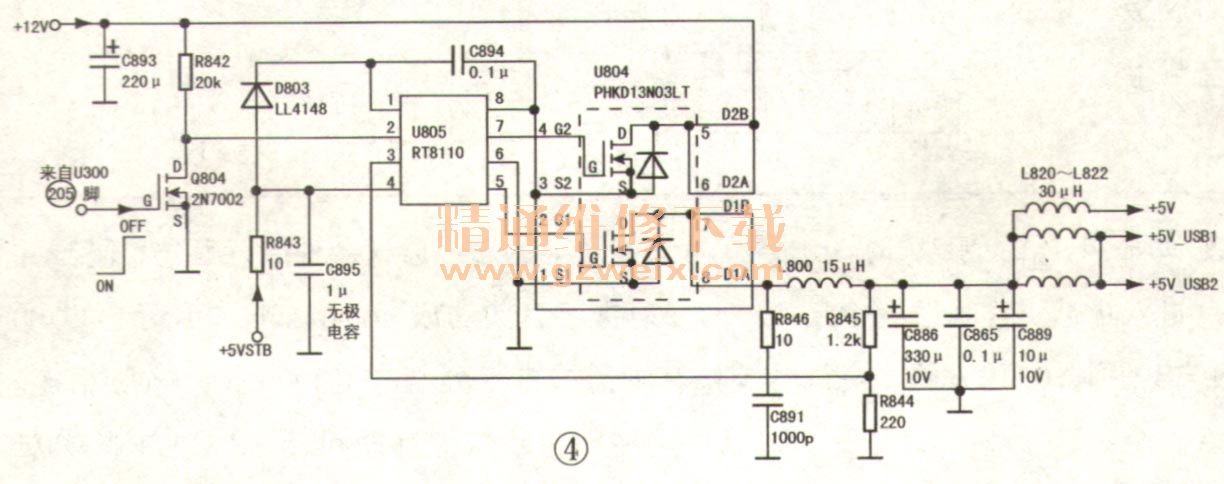

    ＋2.6V DMC与＋2.6V_DMQ电压来自U802（LD1117），如图3所示。＋12V电压先经U804、U805变为＋5V，然后再经U802进一步变换得到2.6V电压，分别经电感L808、L809输出。测U802输入端＋5V电压为OV，据此判断故障部位应在＋12V变＋5V电路中，如图4所示。当U300 205脚发出开机信号后，Q804因G极为低电平而截止，U805②脚（使能端，高电平启动）为高电平，U805⑤、⑦脚输出开关脉冲，L820-L822输出＋5V电压。检查上述电路，发现Q804 D极负载电阻R842开路，U805②脚始终为低电平，故U805无输出。更换R842后试机，故障消失。
