TCL L32N6彩电,图像发白
来源:家电维修  作者:佚名  2016-11-28 10:32:55

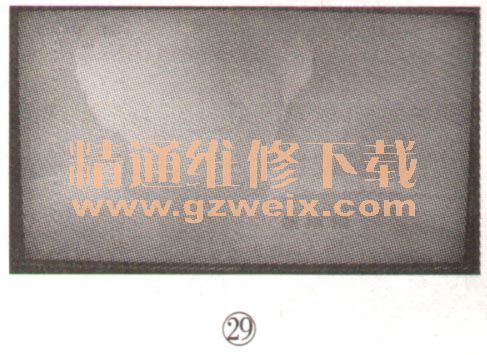

    一台TCL L32N6彩电,图像发白,缺乏层次,如图29所示。

      分析检修:该机采用LG屏,型号是LC320WXN,配套逻辑板型号是6870C-0195A。从故障现象看,问题应出在逻辑板上,于是首先测量逻辑板上的关键电压,测得VGL、VGH、VDD电压正常,转向测量伽马电压与VCOM电压,但该逻辑板上无这些电压的测试标注点。
    查询资料得知:该型液晶屏的逻辑板上并无伽马电压形成电路,而是输出供电及RSDS信号,送到屏内的左右两个转接板上。转接板上面是由多只电阻组成伽马分压电路。右侧转接板上由电位器VR1及电阻R275、R276组成vcom电压形成电路,如图30所示,逻辑板送来的VDD电压经过R275、VR1、8276分压,在VR1抽头处得到VCOM电压。

    开机测量,R275两端和VR1上端电压均为14.9V,与VDD电压相等,而VR1下端和R276两端的电压均为0V,据此判断VR1开路。拆下VR1测量,确实已开路。VR1采用陶瓷基板涂布碳膜制造,标注为“23”,表明其总阻值为2kΩ。查看线路,VR1的中心端与其中一端短接,即为可调电阻的接法。VR1的动片中心头位于正中,表明VR1连入电路的阻值约为总阻值的一半,也就是1 kΩ。根据经验,在潮湿环境下,电位器中的碳膜和金属脚的连接部分易开路。为绝后患,换下一只1kΩ的贴片电阻。上电测量,VCOM电压为7.52V,约为、TDD电压的一半,应属正常。输入信号,图像正常。
    提示:RSDS是低摆幅差分信号(Reduced Swing Differential Signaling)的简称,具有传输速度快、功耗小、EMI低等优点。虽然该信号与低压差分信号LVDS有很多相似的地方,但用途却不同:LVDS信号主要作为主控芯片与时序控制器(TCON)之间的传输信号,而RSDS信号主要作为时序控制器与液晶屏内部源极驱动器之间的传输信号。
    近年来,一些性能优良的主控芯片已集成了TCON和RSDS发送器,也就是说,此类主控芯片可以输出RSDS信号,经液晶屏内部的RSDS接收器接收后,直接驱动液晶屏的源极驱动器。
