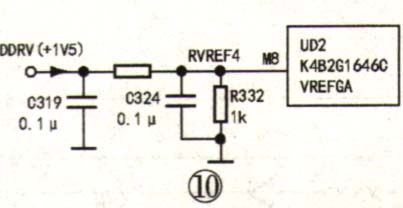

导致该故障大致有以下两个原因：（1）送往逻辑板的LVDS信号的数据信号部分丢失或不正常，主要是DDR存储器工作失常（比如主供电或基准电压源丢失或不正常，或DDR存储器与主控芯片通讯中断，包括DDR存储器本身损坏）或LVDS信号传输插座与插针因氧化而接触不良；（2）显示屏LVDS数据信号显示格式错误，目前有“VESA”和恤IDA”两种格式。在显示屏接口信息表中有一栏“LVDSSELECT”就是该屏信号显示格式选择端，有的是该端口悬空或接低电平时为“VESA9，格式，接高电平时为加IDA”格式，具体要看该屏的接口信息表。不过，对于本机应不会出现显示格式电平接错这种情况。因此，应重点检查两只DDR存储器UD1、UD2（均为K4B2G1646C）的工作情况。首先查UD1、UD2DDBV（＋1.5V）供电，证实无异常。再测UD1的基准电压3端H1脚电压也为正常的0.75V，但UD2的基准电压4端M8脚电压却在0V左右波动。该脚基准电压4是DDRV电压经8362、8332分压后（相关电路见图10）送至UD2的M8端的。经查，8362左端的＋1.5V电压正常，但右端不是正常的0.75V。看来问题很可能是R362变质或电容C324（0.1μF）严重漏电。将R362、C324焊下检测，却未发现异常。显然，R362或C324极可能存在软故障。果断更换R362、C324后开机，图像正常，故障排除。
