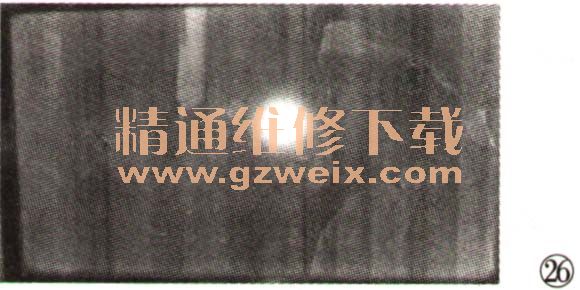

一台创维32L08HR彩电（主板型号：5800-A8K220-0020），图像发白，且图像上有间距不等的竖条，如图26所示。随着时间增长，竖条的数量在慢慢地增加，并且各竖条的位置也不固定。

    分析检修：先后输入多类信号源试机，故障现象一样。怀疑液晶面板内的TAB或COF排线接触不良，拆开面框，用手按压这两处的排线，故障现象无变化，于是转向测量逻辑板（型号：V315B3 -L01REV.C1）的各关键电压，发现VGH电压仅为0.44V，明显异常。

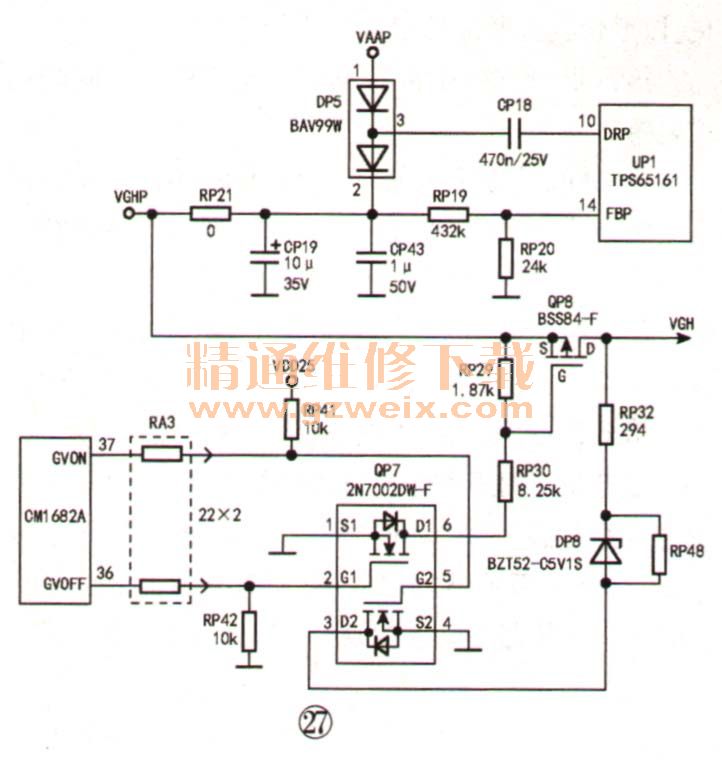

    顺着线路查找，发现VGH电压从P沟道场效应管QP8的。极输出，如图27所示。测得QP8的S极电压（与测试点VGHP相连）为22.3V，正常。根据电路分析，QP8应只是对VGH电压起到开／关作用，其导通与否受一只6脚贴片元件QP7（型号标注为702）控制。查询资料得知：702是双N沟道场效应管2N7002DW-F的代码。2N7002DW-F的主要参数如下：VDS最大值为60V 、ID最大值为0.23A，栅极闭值电压为1V，内部的两只场效应管导通与否分别受②脚与⑤脚电压控制。

    结合到本电路，时序控制芯片CM1682A的36、34脚输出VGH时序控制信号GVOFF与GVON，通过排阻RA3分别加到QP7的②、⑤脚，当QP7的②脚为高电平时，其内部对应的场效应管导通，则⑥脚为低电平，QP8导通，输出VGH电压。
    测得QP7的②脚电压为2.45V，即②脚为高电平，则QP7的①、②、⑥脚内部的N沟道场效应管导通，其⑥脚为低电平，但实测⑥脚电压却约为22.1V、怀疑QP7异常。试着将QP7的⑥脚接地后上电，竖条消失，图像恢复正常。此时测得VGH电压升至22.2V I这说明故障原因确是QP7的①、②、⑥脚内部的N沟道场效应管损坏。
    将QP7的①、②、⑥脚悬空，找来一只3脚贴片N沟道场效应管2N7002 （VDS最大值为60V、ID最大值为0.3A），将其引脚对应焊好后试机，故障排除。
    另外，在后来检修采用该型逻辑板的其他型号彩电时，发现VGHP电压滤波电容CP19或CP43漏电，会将VGHP电压拉低到两三伏特，也会出现本例所述故障现象。
