TCL L43E5300A-3D型彩电,不开机
来源:本站整理  作者:佚名  2016-02-27 09:17:01

    接通该机电源开关后,红色待机指示灯亮。按遥控开机键,待机指示灯闪烁不熄灭。测插座P102的①、②、④脚有+24V:主电压输出,这说明主电源已经工作,MU1内嵌的CPU工作条件已经基本具备,并表明CPU可能是在运行开机程序BOOT过程中受阻。为了得到不开机的具体原因,通过编程器和电脑获得了如下打印信息:EEPROM Reado。
      EEPROM Read09
      EEPROM Read0failed
      ###EEPROM Read loader config failed!!!
      Boot reason:A/C power on!!

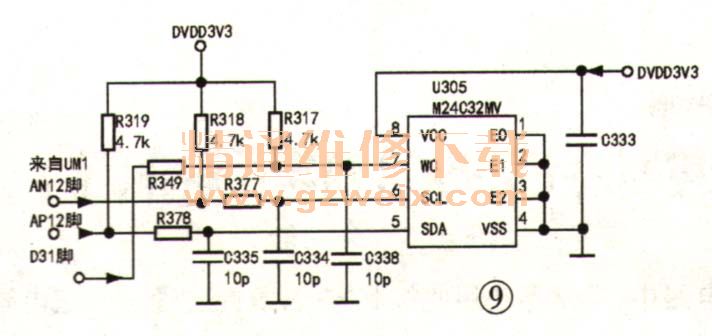

    从打印信息“###EEPROM Read loader configfailed!!”可知,CPU对E2PROM存储器读写异常,可能原因有:供电异常,或与CPU的通讯线路中断,或I2C总线异常,或EEPROM存储器本身损坏。于是首先测量EEPROM存储器(位号U305,型号:M24C32MN)的DVDD3V3供电电压正常,查U305⑤、⑥脚I2C总线电压,发现⑤脚的SDA电压约为+3V,但⑥脚的SCL电压竟不足+(相关电路见图9)。经检测,结果发现上拉电阻R318(4.7kΩ)阻值已增至45 kΩ,换新后试机,故障消失。

关键词:TCL彩电
