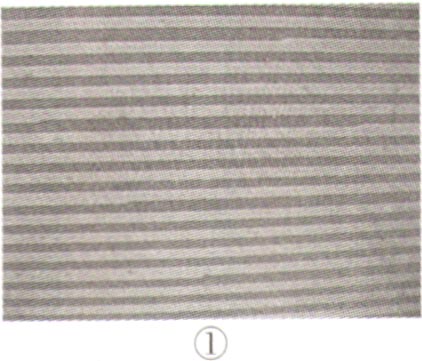

一台创维24S16IW型液晶彩电，有伴音无图像，满屏绿格子（见图1）。

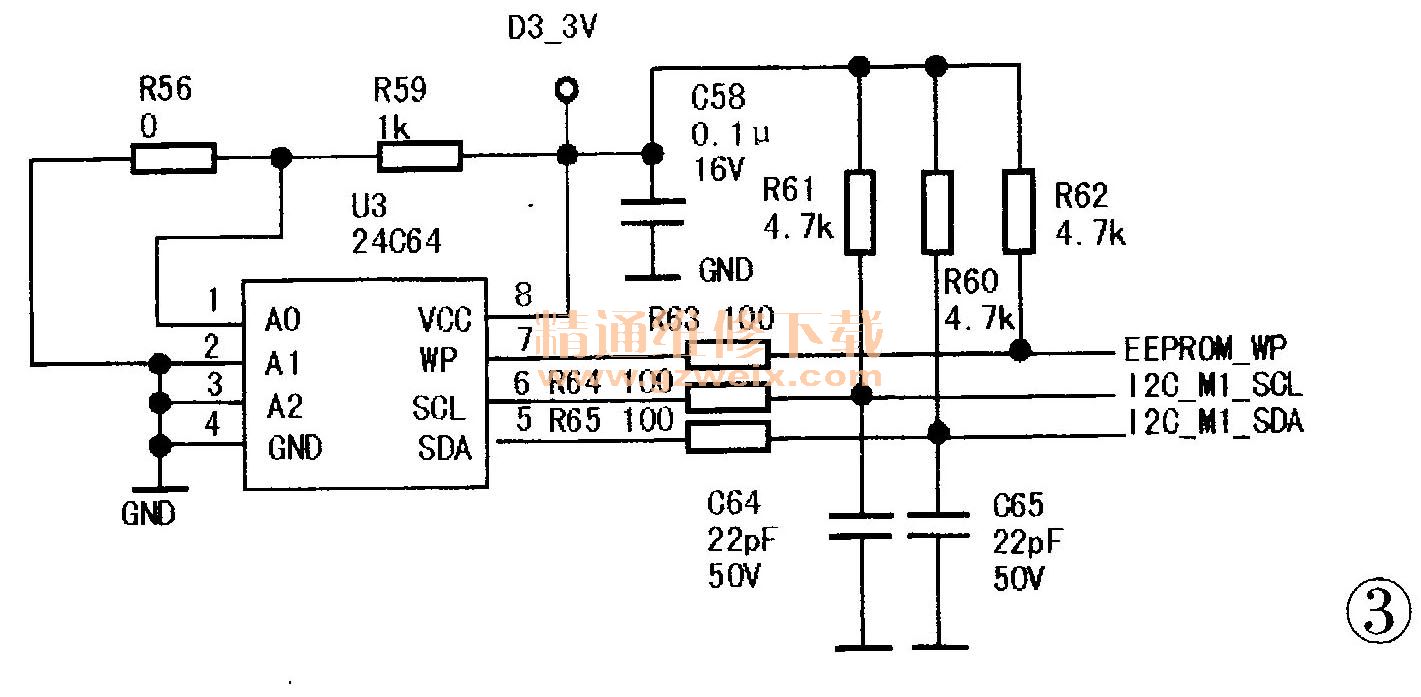

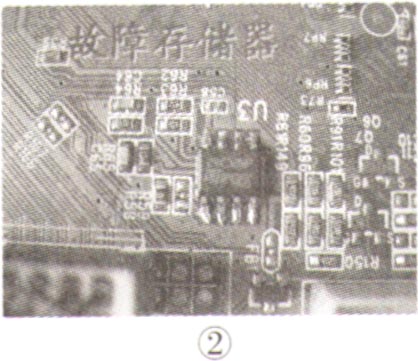

    分析检修：有伴音，说明电源应该正常（实测5VSB，＋12V电压均正常）。测量主板3.3V、2.5V供电稳定，怀疑用户存储器U3（24C64）程序混乱。测量U3⑧脚电压为3.3V，⑤脚SDA电压为0.8V左右波动，⑥SCL电压为0.45V左右波动（这部分电路见图2）。观察U3有焊接过的痕迹，打电话询问用户得知此机是在其他修理部转过来的，原来的故障是不开机，那位师傅给换了一个手指盖大小的块子，能开机了，有声无图。用放大镜仔细查看前位师傅更换的用户存储器，也是贴片的，焊接干净，但不是24C64，而是24C32。用热风枪取下该存储器集成块，找一空白贴片24C64上机实验，一切正常。相关局部电路见图3。



    小结：对于总线电视，存储器造成的故障千奇百怪，需要更换的时候，一定要用相同或者大于原存储器容量的集成块更换，否则会掩盖故障的实质，给维修造成困难二另外，在使用热风枪拆却元件之前，要用铝箔纸将周边小元件粘牢，以防在吹焊时吹跑其他小元件，如果没有电路图，想替换都很难，得不偿失。
