一台TCL HID29286P高清彩电，开机工作不久后图像出现下述异常状态：图像行幅大，央视CCTV台标无法完全显示出来；图像中下部有数十条细回扫线，顶部回扫线时隐时现；在故障较严重时，屏幕下部卷边，字符被撕裂成点状。

    分析检修：该机属于MV22机芯，主芯片采用韩国SAMSUNG开发生产的SUD25//GO1-AO，数字板上解码芯片采用DPTV MV6720，数字处理芯片采用S3P8454XZZ -QWR4。

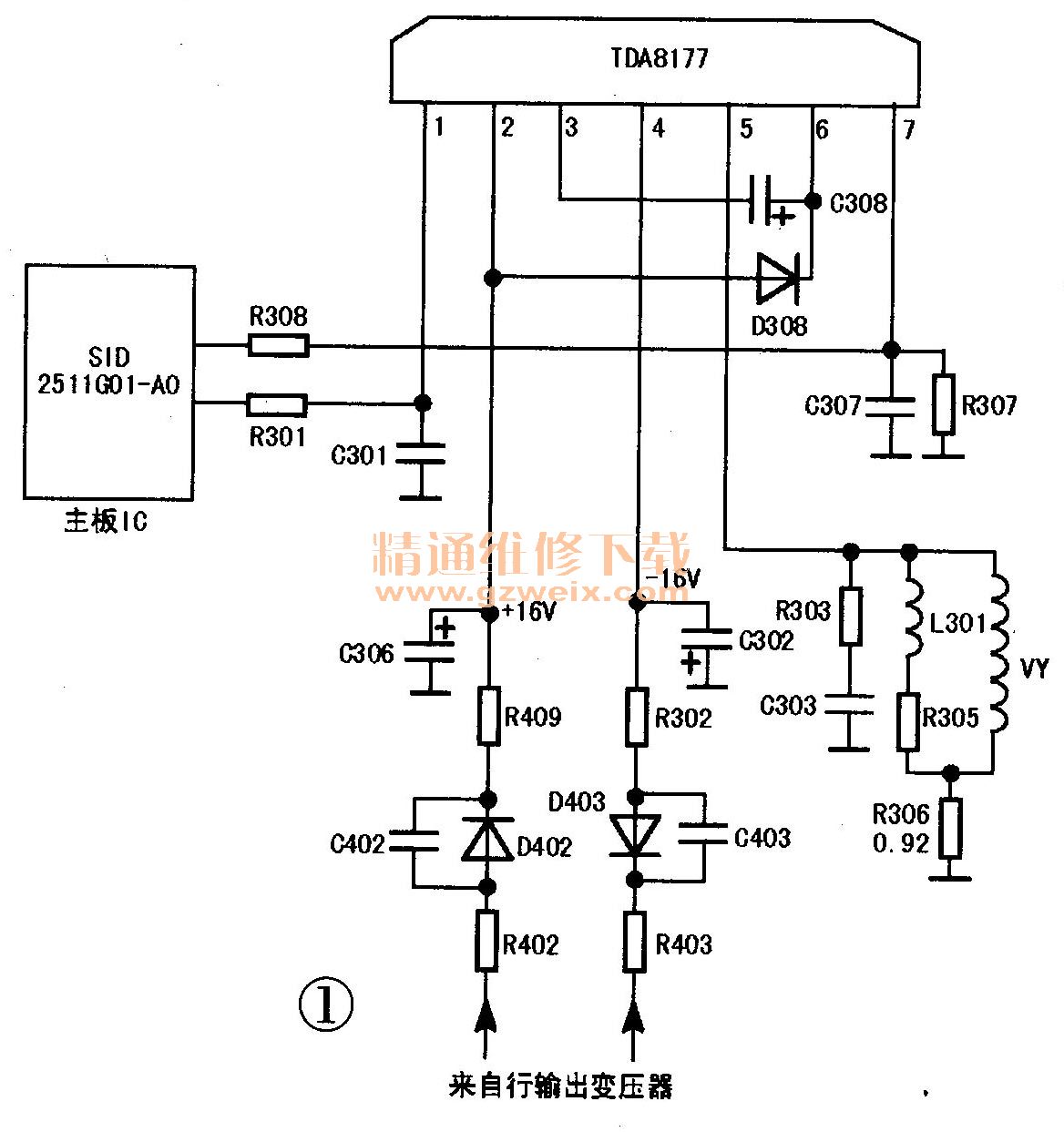

    根据故障现象分析，故障应是场输出电路工作失常，或供电异常所致。该机场输出集成块的型号为TDA8177，采用±16V电源供电，如图1所示。

    首先用万用表测量场块TDA8177的②和④脚的供电电压均正常，接着逐一检测升压二极管D308和场自举电容C308，实际测量D308性能正常，而C308用万用表电阻挡测不出明显异常。用一只100μF/50V电容代换，场回扫线完全消失，证实原电容确实不良。针对场幅度不稳定故障，接着又仔细检测场输出电路元件及铜箔线路，未见明显损坏元件；对线路焊点重焊一遍，未见成效。
    拆下场输出线圈对地串联的电阻R306，电阻上的色环标注为白、红、银（应为0.92Ω），用万用表测其阻值已增大且不稳定。试用一只1Ω/2W的电阻代换，场幅明显不足。经过多次试验，用阻值为1.5Ω和1.8Ω的两只电阻并联后作R306，场幅正常。第三步，检查行幅大的故障，重点检测行逆程电容、行偏转线圈和行S形校正电容。经查，行校正电容C426 （0.39μF）已损坏，换上同规格新电容后，行幅正常。至此，该彩电一机多病故障完全修复。

    后来，在检修TCL HID系列彩电中多次遇到类似故障，可能是该机芯彩电通病，原因应是所用电阻元件参数偏小，电容性能不良。
