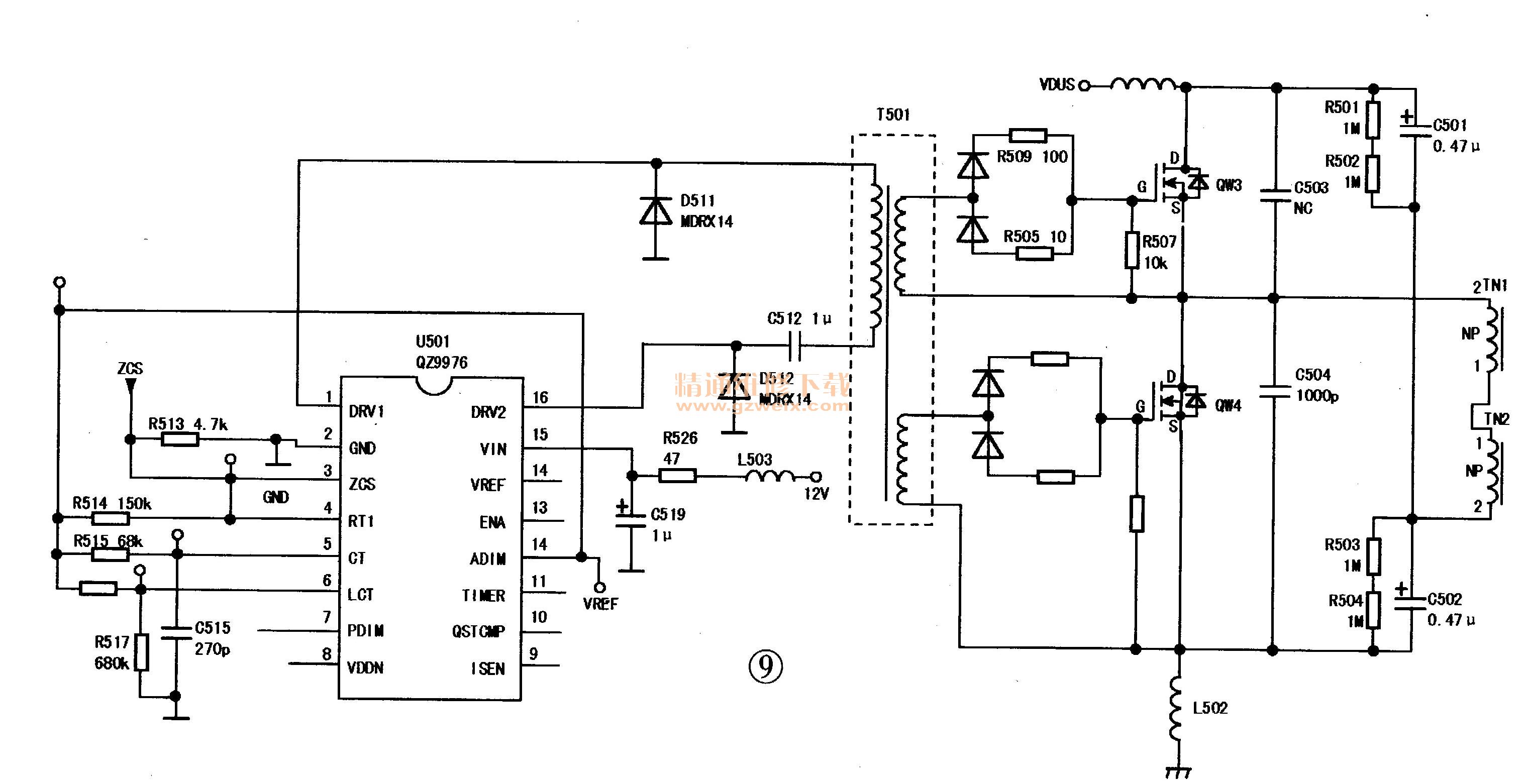

分析检修:该机电源板型号为A112C3。测量发现F1损坏,QW3、QW4、C512、D511、D512击穿C512有裂开的痕迹,相关电路如图9所示。拆下D51 1、D512测量其焊盘对地电阻,还是呈短路状态,这说明U501(OZ9976)损坏。更换上述损坏件后通电试机,故障排除。
