CPU供电电源不良引起三无故障
来源:本站整理  作者:佚名  2013-01-14 08:46:50

    一台海信2102GD型彩电,三无,手动和遥控器上的所有按键均失灵,但电源红灯亮。

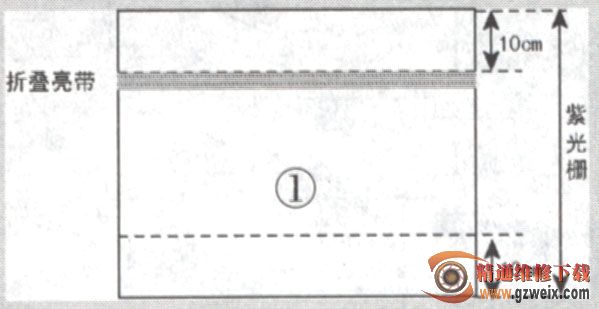

    分析检修:测试开关电源变压器次级整流后的+B(116V)及其他四路输出电压均正常,这说明以MC44608P75为核心所组成的开关电源无故障。测得显像管灯丝电压正常,RGB三个阴极电压均为200V (正常时为160V左右),这说明显像管处于截止状态(黑屏)。当把加速极电压调为450V时,能出现有回扫线的暗淡紫色光栅,无字符,屏幕上部和下部均有约10cm宽的黑边,光栅上部还有一道折叠亮带,如图1所示。



检查并代换场扫描电路的相关元件,故障依旧。接着测得CPU(型号为MC8904A/5Z25)的⑦脚开/关机控制电压始终为0.7V,这说明开关电源一直处于开机状态,同时也说明CPU没有工作。进一步分析,此故障可能是CPU或外围电路元件损坏所致。测得CPU的12脚(电源供电脚)的电压为4V(正常时为5V),而12脚外接电感L801(电感量为39mH)的另一端电压为5V,电感两端怎么会有1V的压降呢?把L801电感线圈焊下来测量其阻值,在10kΩ-150kΩ之间变化,正常阻值应接近0Ω。换上一只同型号电感后(也可短接),故障排除。
