杂牌945GL主板时亮时不亮
来源:本站整理  作者:佚名  2011-10-24 14:52:36



  第一次测试,可以亮,第二次测试时,检测到内存时信号通不过,再测试居然没有复位。上假负载测试,也是没有复位。趁着没有复位的时候,测量DDR2内存供电电压1.9V.正常。测量桥的供电,分别为I.5V、1.05V。内存和桥的供电都没问题,接下来测量前端总线的供电1.2V,也很正常。

  最后测量CPU供电,为1.4V,显然很正常。用示波器测量CPU供电脚波形,是非常标准的方波。一般没有复位的故障都是没有供电导致的,而这个主板几大供电都正常,于是只能依照时序测量时钟信号了。

  测量BIOS(31)脚电压为1.6V,正常,波形为33MHz的正弦波,正常。供电、时钟正常。按照主板的工作时序,南桥应该发出CPUPWRGD信号。一般这个信号可以在假负载上测量到。经测量,此板的CPUPWRGD信号只有0.4V,问题终于找到了。

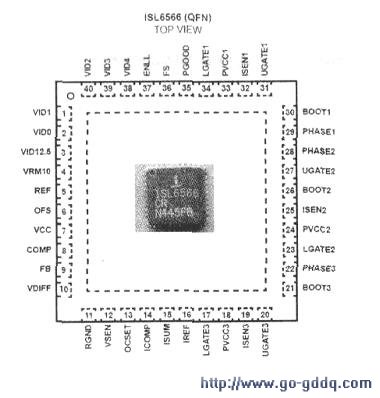

  在775主板中,CPUPWRGD信号正常情况下应该为高电平1.2V左右。其产生原理是:VRM正常产生了VCORE后,发出VRMPWRGD给南桥,南桥收到VRMPWRGD后,一路与ATXPWRGD与逻辑,产生PLTRST#.另一路发送到CPU的CPUPWRGD。接下来查找VRMPWRGD是否正常。该主板使用ISL6566电源芯片,引脚定义如图所示。

  从图中可知,VCORE正常后,(35)脚发出PGOOD高电平给南桥。测量发现,(35)脚电压为Ov,是电源芯片工作不正常吗?此时,应先安装上CPU再进行测量来确定,而不要急于换这个芯片。测量发现,电压有时为2.9V,有时变为1.8V,很不稳定,在0V—2.9v之间不停地跳动。此时,可能很多人会习惯性地替换ISL6566或拆除滤波电容。其实,根据故障现象分析,有4个可能,一是ISL6566坏了,二是滤波电容漏电,三是上拉供电问题,四是南桥短路拉低VRMPWRGD。经仔细分析,如果电容漏电,一般都会是电压保持低电平,很少有波动如此之大的,于是便从上拉供电着手查。仔细查看ISL6566周边电路结构,跑线找出了上拉供电电阻R104、R105。

  测量电阻R105另一端,为ov。沿着R105供电端跑线,发现其连接到内存(238)脚。内存(238)脚通常直接由电源橙色线提供3.3V供电。为了确定问题,再次通电,并装上内存。测量发现,内存槽(238)脚电压不稳定,有时为0.8V,有时为1.4V。

  观察内存(238)脚SPD供电的线路,有几根粗线,但是该脚跟内存槽边上右边的粗线没有一根相连,而内存槽底部只有一根很短的线,连接第一根内存槽的(240)脚和(238)脚。内存槽右边粗线有一根与电源橙色线相连,3.3V很正常。

  至此可以肯定是,内存槽下有断线,更确切地说是有PCB腐蚀,导致线路内阻增大,从而出现了有时能点亮,有时不能点亮,有时连复位都没有。考虑到将内存槽取下补线的操作难度比较大,且没有必要,便直接从PCB底部飞线,飞线时,最好走直线,且要用热熔胶固定。

  焊好后再次通电,测量CPUPWRGD为很稳定的1.2V。插上CPU和内存,一次就点亮。进系统跑3D,很顺利。至此,主板修复。
