什么是模拟电路?
来源:本站整理  作者:佚名  2015-12-21 13:36:39



    模拟电路就是利用信号的大小强弱(某一时刻的模拟信号,即时间和幅度上都连续的信号)表示信息内容的电路,如声音经话筒(学名为送话器)变为电信号,其电信号的大小就对应于电信号大小强弱(电压的高低值或电流的大小值),用以处理该信号的电路就是模拟电路。模拟信号在传输过程中很容易受到干扰而产生失真(与原来不一样)。与模拟电路对应的就是数字电路。模拟电路是数字电路的基础。
学习模拟电路应掌握以下概念。
   (1)电源
    电源是电路中产生电能的设备。按其性质不同,电源可分为直流电源和交流电源。可以将化学能和机械能转换成电能。很多直流电源是将化学能转换为电能的,如干电池和铅酸蓄电池;很多交流电源是通过发电机产生电能的。
    电源内可以形成一种力,能使电荷移动而做功。这种力做功的能力称为电源电动势,常用符号E表示,其单位为伏特(V),常用单位及换算关系是
1千伏(kV) =1000伏(V)
1伏(V) =1000毫伏(mV)
1毫伏(mV)=1000微伏(μV)
   (2)电路
   电路指电流通过的路径。它由电源、导线和控制元器件组成。
   (3)电流
    电流指电荷在导体上的定向移动。在单位时间内通过导体某一截面的电荷量用符号Ⅰ表示。电流的大小和方向能随时间有规律地变化,叫做交流电流;电流的大小和方向不随时间发生变化,叫做恒定直流电。
电流的单位为安培,用字母A表示,常用单位及换算关系是
1安培(A)=1000毫安(mA)
1毫安(mA)=1000微安(μV)
   (4)电压
    电压是指电流在导体中流动的电位差。电路中元器件两端的电压用符号U表示。电压的单位也为伏特(V),常用单位有伏(V)、毫伏(MV)、微伏(μV)。
    家用电器雄修实用技能手姗:液晶彩电、等离子彩电、机顶盒
   (5)电阻
    电阻是指导体本身对电流所产生的阻力。电阻用符号R表示。电阻的单位为欧姆(Ω)。常用单位及换算关系是
1千欧(KΩ) =1000欧(Ω)
1兆欧(MΩ) =1000千欧(KΩ)
由于电阻的大小与导体的长度成正比与导体的截面积成反比,且与导体的本身材料质量有关,其计算公式为

   式中,L为导体的长度(m);A为导体的截面积(扩);P为导体的电阻率(Ω·mm2/m) 。
   (6)电容
    电容是指电容器的容量。电容器由两块彼此相互绝缘的导体组成,一块导体带正电荷,另一块导体一定带负电荷。其储存电荷量与加在两导体之间的电压大小成正比。
电容用字母C表示。电容量的基本单位为法拉(F)。常用单位及换算关系是
    1法(F)=10 6微发(μF)=10 12皮法(pF)
    注意:电容在电路图中有时采用数标法,即用三位数字表示容量大小,前两位表示有效数字,第三位数字是10的多少次方,基本单位为pF。如:103表示10×103pF=0.01μF,203表示20×10 3pF=0. 02μF。
    电容器在电路中的作用如下:
    1)能起到隔直流通交流的作用;
    2)电容器与电感器可以构成具有某种功能的电路;
    3)利用电容器可实现滤波、藕合定时和延时等功能。
    使用电容器时应注意:电容器串联使用时,容量小的电容器比容量大的电容器所分配的电压要高,串联使用时要注意每个电容器的电压不要超过其额定电压。电容器并联使用时,等效电容的耐压值等于并联电容器中最低额定工作电压。

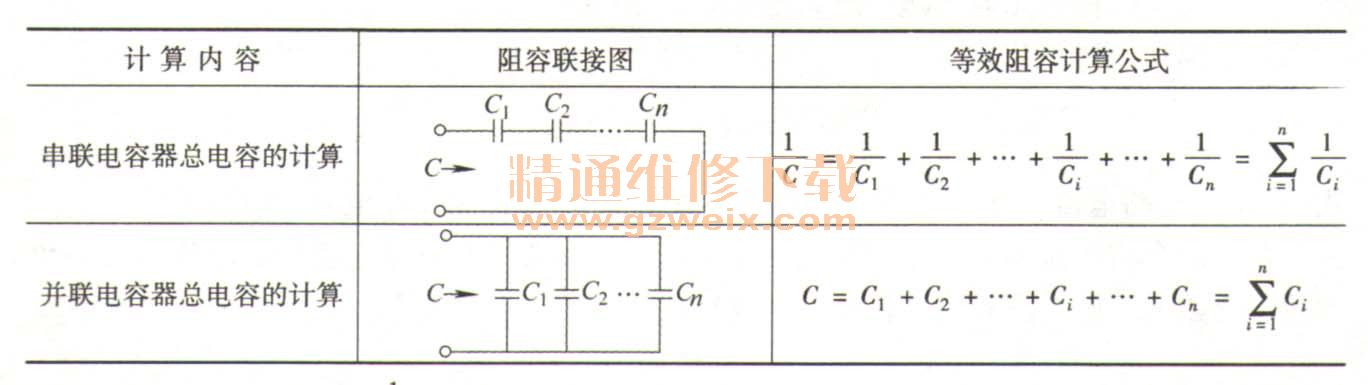

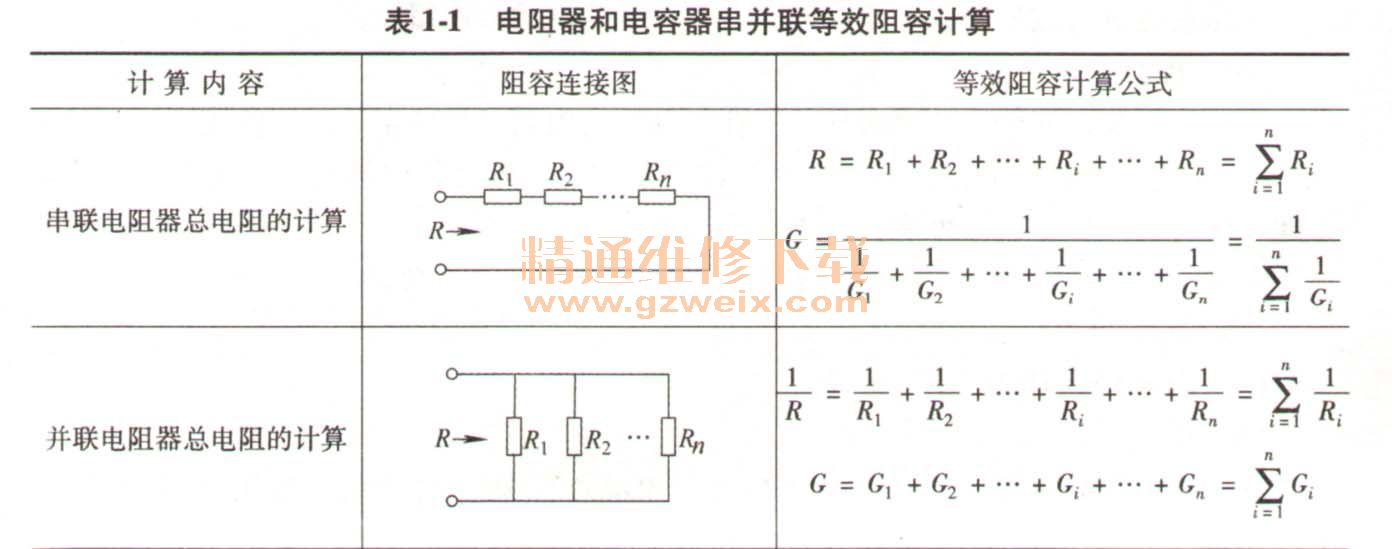

    电阻器和电容器串并联等效阻容计算见表1-1。


   (7)电能
    电能指在某一段时间内电流的做功量。常用千瓦小时(kW·h)作为电能的计算单位,即功率为1kW的电源在1h内电流所做的功。
电能用符号W表示,单位为焦耳(J)。电能的计算公式为
W=Pt
    式中,P为电功率(W);t为时间(S);w为电能(J) 。
  (8)电功率
    电功率是指在一定的单位时间内电流所做的功。电功率用符号P表示,单位为瓦特(W),常用单位千瓦(kW)和毫瓦(mw)等,即1W二1000mW。
电功率是衡量电能转换速度的物理量。其计算如下:
    假设在一个电阻值为R的电阻两端加上电压U,而流过R的电流为Ⅰ,求该电阻上消耗的电功率P,即

    式中,U为电压(V);Ⅰ为电流(A);R为电阻(Ω) ;P为电功率(W) 。

[1] [2]  下一页
