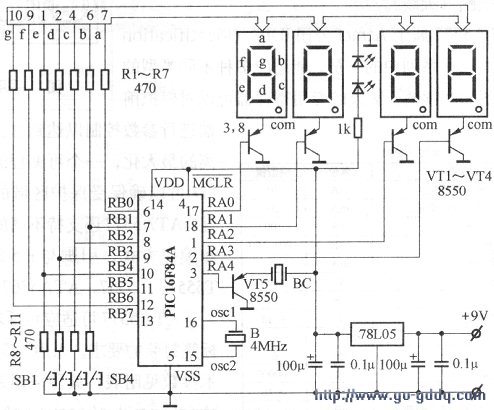

本文介绍的LED数字钟是利用PICl6F84A单片机实现如下图所示，它走时精确，具有定时闹钟功能，时间调整和闹钟设置也非常简单。其电路图见图2。该电路采用9V成品电源适配器供电，输出电流为lOOmA，再通过三踹稳压模块78LO5降压给电路供电，闹钟输出部分是低电平有效，通过VT5输出驱动自带振荡电路的BC发声实现闹钟功能。如将BC换成继电器就可以实现对其他家用电器的控制。

　　下图中，SB1、SB2分别为分钟和时钟位调整按钮，SB3为时间调整按钮。
