采用PIC单片机HT1621液晶显示控制器原理
来源:本站整理  作者:佚名  2011-07-09 11:20:09

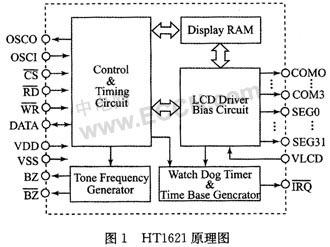

HT1621液晶显示控制器是多功能全自动智能开关的显示部件,能实时、准确、在线监控供电线路的运行情况。一旦线路出现漏电、过载、短路、过压、欠压和缺相时,智能安全用电开关能立刻启动保护程序,并显示在HT1621液晶显示控制器上。在智能化楼宇、中高档家庭住宅、电力系统、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。基于单片机的HT1621液晶显示控制器应用广泛,其原理框图如图1所示。

      美国MICROCHIP公司的PIC系列单片机主要有以下特点:(1)哈佛总线结构;(2)指令单字节化;(3)精简指令集;(4)寻址方式简单;(5)代码压缩率高;(6)运行速度高;(7)功耗低;(8)驱动能力强,达到20 mA的电流驱动能力;(9)自带硬件看门狗;(10)外接电路简单;(11)开发方便;这些特点使得PIC系列单片机在工业控制、消费电子产品、办公自动化设备、智能仪器仪表、汽车电子等不同的领域得到了广泛的应用。

 PIC16F877A特点

  PIC16F877A单片机为双列直插式40引脚处理器,所有接口引脚除具有基本输入/输出功能外,一般都设计有第2功能,甚至第3功能。它采用引脚复用技术,以便使增加功能而又不增大体积和引脚数量。PIC16F877A单片机除了具有PIC系列单片机的共同特点外,还具有8K×14位的Flash程序存储器,512 B数据存储器,256×8位EEP-ROM,33条I/O口线,8路10位A/D通道等。可见,PIC16F877A非常适用于HT1621液晶显示控制。

 HT1621液晶驱动器

 概 述

  HT1621是128点内存映象和多功能的LCD驱动器,HT1621的软件配置特性使它适用于多种LCD应用场合,包括LCD模块和显示子系统。HT1621的底板插口配置图如图2所示。用于连接主控制器和HT1621的管脚只有4或5条,HT1621还有一个节电命令用于降低系统功耗。

 特 性

      (1)工作电压:2.4~5.2 V;
      (2)内嵌256 kHz RC振荡器;
      (3)可外接32 kHz晶片或256 kHz频率源输入;
      (4)可选1/2或1/3偏压和1/2 1/3或1/4的占空比;
      (5)片内时基频率源;
      (6)蜂鸣器可选择两种频率;
      (7)节电命令可用于减少功耗;
      (8)内嵌时基发生器和看门狗定时器(WDT);
      (9)时基或看门狗定时器溢出输出;
      (10)八个时基/看门狗定时器时钟源;
      (11)一个32×4的LCD驱动器;
      (12)一个内嵌的32×4位显示RAM内存;
      (13)四线串行接口;
      (14)片内LCD驱动频率源;
      (15)软件配置特征;
      (16)数据模式和命令模式指令;
      (17)三种数据访问模式;
      (18)提供VLCD管脚用于调整LCD操作电压。
