一款简单实用的双向可控硅测试电路
来源:本站整理  作者:佚名  2011-11-23 09:55:27

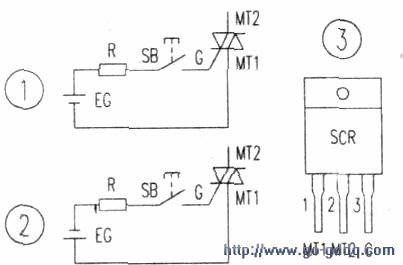

  要对双向可控硅进行测试,首先要知道它的导通特性。双向可控硅有三个电极.分别称作MTI极、MT2极和触发栅极C。在MT1极和MT2极之间加上适当数值的直流电压或正弦渡交流电压,然后在触发栅极C与MT1极之间加上正极性的触发脉冲,如图l,快速按一下按钮SB。EG是触发电源,或加上负极性的触发脉冲,如图2.快速按压一下按钮SB.均可使双向可控硅导通。基于双向可控硅的这种导通特性,对于图3所示T0220封装的双向可控硅,我们按图4电路制作了一款简单实用的双向可控硅测试器,它可以方便地对T0220封装的双向可控硅导通性能进行测试。T0220封装的双向可控硅型号规格很多,但其三个电极的排列顺序几乎完全相同,如图3所示,面对印有型号字符的一面,自左至右依次是MTI极、M12极和触发栅极G。例如常见的型号为BTA12、BTA26、BTA41等双向可控硅都是T0220封装,且管脚排列顺序与图3所示相一致。另外.T0202、T0251等封装的可控硅也有相同的管脚排列,均可用该测试器进行测试。这里强调了管脚排列顺序,是因为测试器有一个可方便插入T0220封装双向可控硅的插座,且其接线顺序与图3相对应。其实,只要能将双向可控硅与测试仪的测试端口正确连接,任何结构封装的可控硅都能进行测试。

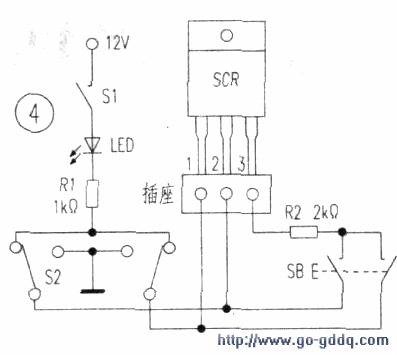

  图4中.Sl是测试器的电源开关.S2是测试电源极性转换开关,即S2在图示位置时,双向可控硅的MT2极接测试电源的正极.MTI极接测试电源的地;S2合向另一位置时.MT2极与MTI极的电源极性与上相反。SB是触发按键,按一下可使双向可控硅获得正极性或负极性的触发脉冲。测试时,按照附表提示的测试顺序,并观察记录发光管LED的亮灭情况,如果所有测试步骤的LED亮灭情况均在附表“测试判断”栏中判定为正常(即获得6个“正常”判定).则该只被测试双向可控硅属于正常,否则应认为元件性能欠佳或损坏。

  附表列出的测试项目测试了双向可控硅MT1极和MT2极两个电源极性方向的导通性能,即双向可控硅作为交流开关的控制功能,以及正极性触发与负极性触发两种触发方式,对于一般电子制作与职业技能学校课堂实训,完全可以满足测试需求,因此不失为一种方便实用的测试仪器。

  测试仪制作很简单,电源开关Sl可选用普通钮子开关.S2选用小型双刀双掷钮子开关,SB可用小型按钮,例如电视机上用的那种小按键,可控硅插座可用双列直插集成电路插座。其实可以尽可能选用手头已有的材料制作,从而降低成本。材料备齐后将其组装焊接在万能印制板上即可投入使用。
