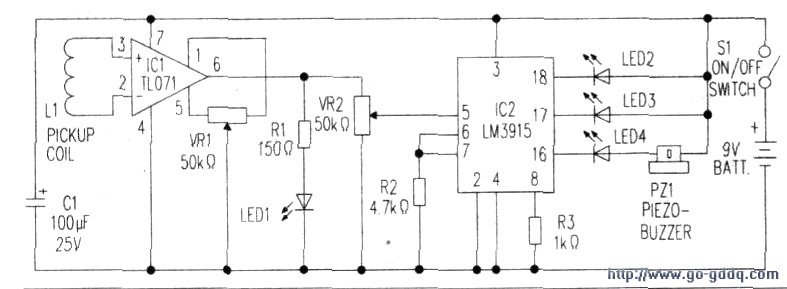

附图电路可帮助你监测来自监示器的电磁辐射，并用发光二极管LED进行辐射强度的显示。辐射的脉冲还可通过LED2—LED4进行闪速式显示。

　　为了检测电磁波的辐射能量，附图电路使用了感应线圈Ll以拾取辐射能量。Ll是一种小型电感，可用荧光灯(CFL)电路中用到的线圈代替。Ll的两端直接与运算放大器(TL071)输入级相连。

　　TL071(ICI)是一种低噪声JFET运算放大器，其输入电压可以很低，是一种低压输入，且仅有2nA的失调电流。运放IC1的反相输人端(2)脚和同相输入端(3)脚仅需7nA的偏置电流。

　　检测线圈Ll接收各种监示器工作时辐射的磁场能量，井在运放ICI输入端产生电位差，使输出端(6)脚输出高电平，该高电平点亮LEDI。在ICI的(1)脚和(5)脚之间连接有可调电阻VRI．作为运放的补偿调节器。

　　IC1的输出脉冲通过VR2馈入到显示驱动器LM3915(lC2)中，IC2是一种单片式按对数标定的驱动器。该lC的内部能将可变的输入电压进行对数标定之后供LED显示。IC2外接LED2、LED3和LED4将以输入电压的增量125mV点亮。电阻R2控制LED2、LED3和LED4的亮度。

　　当检测线圈Ll接近PC机的显示器时．IC1的输出电压增加，LEDI点亮指示。同时IC2的输入电压增加，结果．LED2和LED3依次点亮。最后LED4点亮。LED4点亮时，蜂鸣器发声指示有高强度的电磁辐射。电容器Cl可保持IC2输人信号稳定，以保证指示的直观性。

　　制作时，检测线圈单独放在室内的恰当位置上，其他元件安装在电路板上。

　　安装完毕后加上+9V电池(PP3)。将绕嘲LI放在离监示器61cm处，再调节VRI-使LEDI刚好熄灭；又调节VR2．使LED2刚好熄灭。再把检测线圈Ll靠近监示器井确认LEDl~LED4都点亮且蜂鸣器发声。到此，为了监测电磁辐射，其电路测量已准备就绪。

　　注意：由于电子束的运动加强，显示屏会变白，电磁辐射将更强。另外，对LCD监示器，图示电路不会有反应，因为LCD的电磁辐射接近为零。在测试电路中，一个+12V的继电器线圈，可以取代CFL中的线圈（即Ll）。
