自制直流电子管功放电路
来源:本站整理  作者:佚名  2011-11-23 09:55:19



  一、整机简介使用电池供电。

  甲电:1.2V.电流l80mA.由镍氢电池组供电。

  乙电:90V.电流14mA.由锂电池组供电。

  丙电:-7V.由乙电经Rll产生的压降取得。

  电子管V1:18211.音频电压放大;V2:162II.倒相;V3.V4:2Ⅱ2IIx2.组成推挽功率放大。

  输出功率:额定lOOmW.最大400mW:

  功率放大器台数:2台,分别担任左、右声道放大。

  二、电路原理及音响效果电路

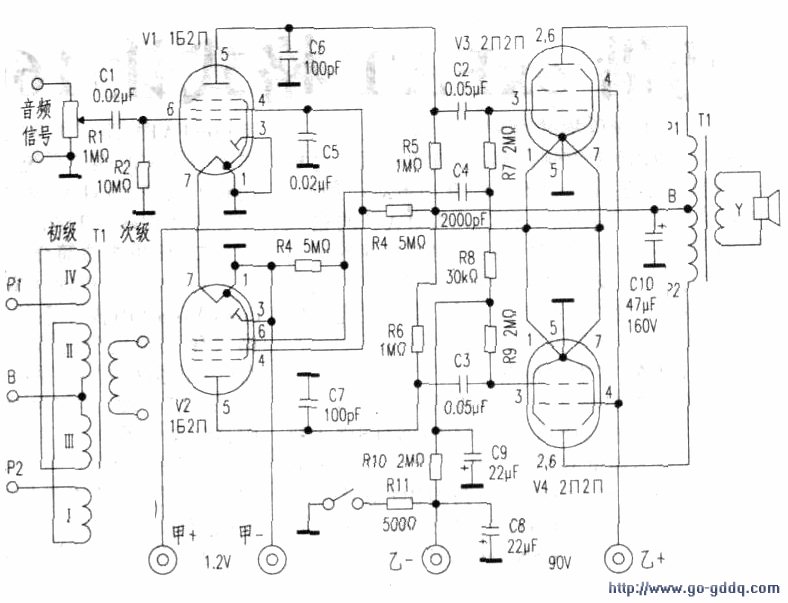

  如图所示。音频电压信号从电位器Rl输入,经电容器Cl加到电子管Vl栅极(6)脚,放大后从屏极(5)脚输出的信号经C2加到功放管V3栅极(3)脚,并通过R7、R8、C9人地,&R8(30kΩ)上端产生一个音频信号龟压,再通过C4加到V2栅极(6)脚。这样,就在vl的栅极和V2的栅极上分别得到两个大小相等相位相反的音频电压,经Vl、V2放大后分别加到功放管V3、V4栅极,经V3、V4放大后的音频功率信号分别由两功率管的屏极输出,加到输出变压器TI初级绕组的Pl,P2两端,在次级感应合成的音频信号,推动扬声器Y发音。

  试听结果:音色通透醇和、甜润.高、中、低频均衡特性好,音乐细节丰富,人声清晰。

  三、主要零件数据

  输出变压器T1线圈:初级分四段绕制.I、Ⅱ、Ⅲ、Ⅳ段各用‘p0.12mm漆包线绕lOOO匝。

  绕好后,将l、Ⅱ和Ⅲ、Ⅳ分别串联,再将串联好的I、Ⅱ组线尾与Ⅲ、Ⅳ组线头连接,该接点为B,其余两头为PI、P2.如下图所示。

  次级用‘p0.45mm漆包线绕42匝,夹绕在初级I、Ⅱ绕组之间。这样的结构能加强耦合,降低漏感,减小分布电容,有利于改善音质,提高效率。

  铁芯截面积20mmx20mm,El型硅钢片,交叉插。

  四、电池组台

  甲电池:由10只1.2V4.5Ah的镍氢电油并联成1.2V45Ah的电池组向胆机灯丝供电。

  乙电池:由13块(7.2V3.5Ah)带保护电路的锂聚合物电池组串接成93.6V3.5Ah的锂聚合物电池组,担任胆机乙电。

  如此组合起来的甲、乙电池组,以每天聆听2小时计算,充一次电可用两个月。
