第一个演示实验及效果
　　
　　实验效果是学习兴趣的最大促进剂，经过一番努力看到梦想变现实时，心里比吃了蜜还甜，因此对初学者而言，树立起信心的第一个演示程序是非常必要的。下面我们便来做第一个演示程序。要求：用16V8实现一个可控的8路同相缓冲器／反相缓冲器，控制端加高电平时，器件为8路同相缓冲器；控制端加低电平时，器件成为8路反相缓冲器。其中1—8脚为输入端．12—19脚为输出端．9脚为控制端。

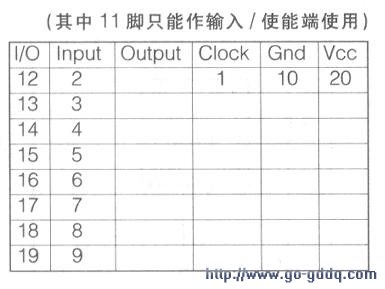

　　在具体实验前，有必要说明一下，芯片的引脚使用只能按定义的方式，即有的引脚既可作输入、也可作输出，而有的引脚只能作输出，还有的只能作输入。16V8的引脚定义见下表。其它GAL器件的引脚定义可上各大半导体公司的网站查寻。

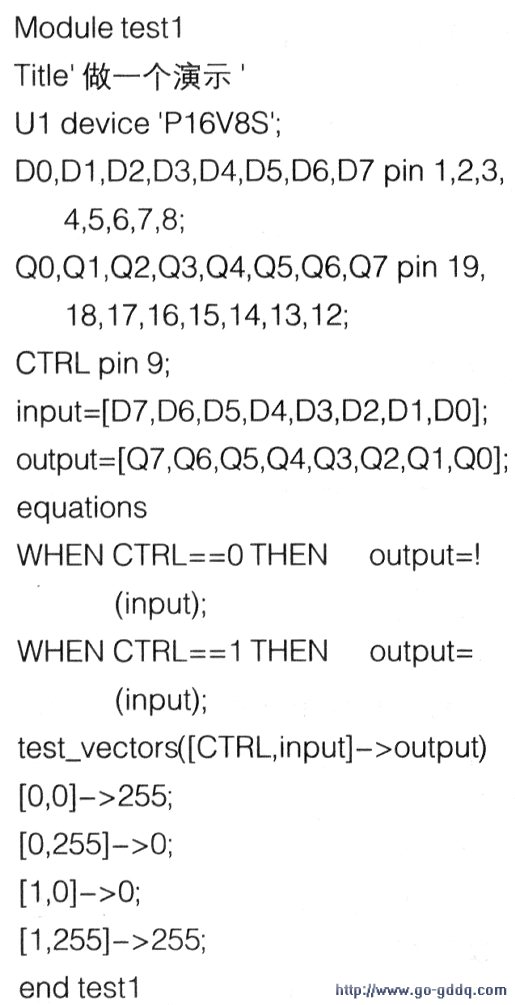

　　1．在D盘中建立一个文件夹S1，文件夹内新建一个文本文件。输入以下程序：

　　输入完毕后进行保存，注意文件的扩展名为abl（如保存为S1．abl）。　　
　　
　　2．打开D盘中GAL文件夹内的Abe14．exe开发界面。

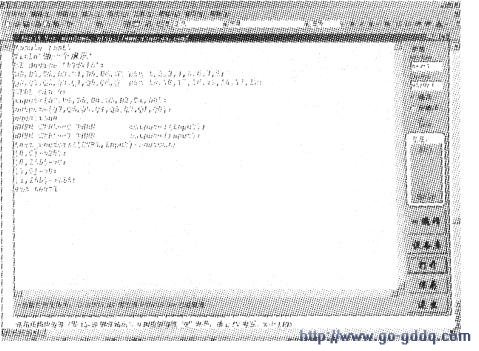

　　3．点击“打开”按钮，打开刚才保存在D:\S1\S1．abl文件，这时界面下方出现提示“一>当前打开文件为：D:\S1\S1．abl，库文件P16V8S．dev已经就绪”（见下图）。

　　4．点击“编译”按钮，界面上会出现短暂的DOS窗口。界面下方出现提示“编译处理结束，请查看Info窗口有关输出信息以及doc窗口核对逻辑代码”。

　　5．打开“Info”窗口，可以看到这样的语句：AHDL2PLA complete -0 error,0warnings.Time:l seconds（AHDL2PLA完成．0错误．0警告，时间1秒）6．打开“Doc”窗口，可见到产生的程序逻辑，同时还有一张16V8的引脚排列使用图。

　　7．打开“Jed”窗口，可以看见已经生成的熔丝图文件。

　　8．购买一台多功能的通用编程器及一片16V8器件（笔者使用的为《手把手教你学单片机》讲座中配套的TOP851编程器及Atmel公司的ATF16V8B-15PC器件）．编程器通电后打开烧写界面，“器件栏”选择可编程逻辑器件，“公司栏”选择ATMEL，GAL器件选中AT16V8，载入刚才在D:\S1文件夹中生成的U1.jed文件，然后进行烧写。将烧写完成的GAL器件插入实验板DIP20插座中，J2输入端（1～8脚）通过跳线接“0”电平，J3、J4间使用短路块连接（即12～19脚作输出），9脚控制端接“0”电平，通上5V电压，8个LED均熄灭（输出高电平）；9脚控制端接“1”电平，8个LED均点亮（输出低电平）。实现了可控的同相缓冲器／反相缓冲器设计目标。
