普通型GAL器件与PAL器件有相同的阵列结构，均采用与阵列可编程、或阵列固定的结构。普通型GAL器件有GAL16V8、GAL16V8A、GAL16V8B以及GAL20V8、GAL20V8A、GAL20V8B。这里以GAL16V8为例，介绍GAL器件的基本组成原理。

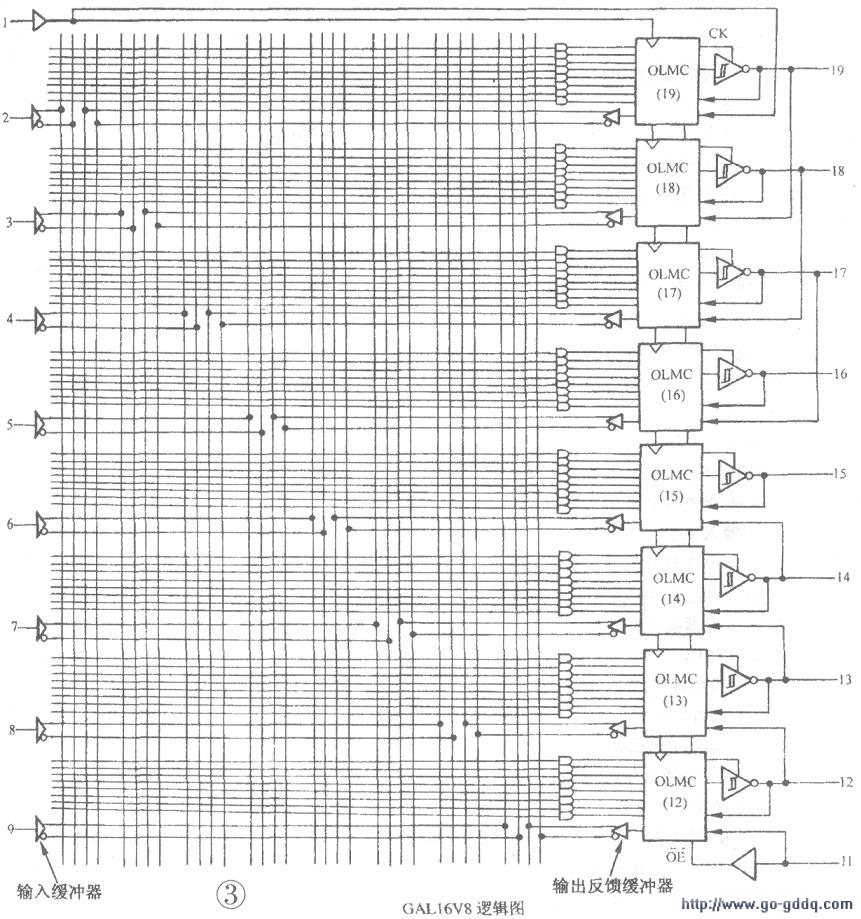

　　下图是GAL16V8的逻辑图，它由输入缓冲器（左边8个缓冲器）、输出三态缓冲器（右边8个缓冲器）、与阵列、输出反馈／输入缓冲器（中间8个缓冲器）、输出逻辑宏单元OLMC（其中包含或门阵列）以及时钟和输出选通信号缓冲器组成。GAL器件的可编程与阵列和PAL器件相同，由8x8个与门构成。每个与门的输入端既可以接收8个固定的输入信号（2～9脚），也可以接收将输出端（12～19脚）配置成输入模式的8个信号。因此，GAL16V8最多有16个输入信号，8个输出信号。GAL器件与PAL器件的主要区别在于它的每个输出端都集成有一个输出逻辑宏单元OLMC。
