一款准OTL电路电子管功放电路
来源:本站整理  作者:佚名  2011-02-17 19:30:40

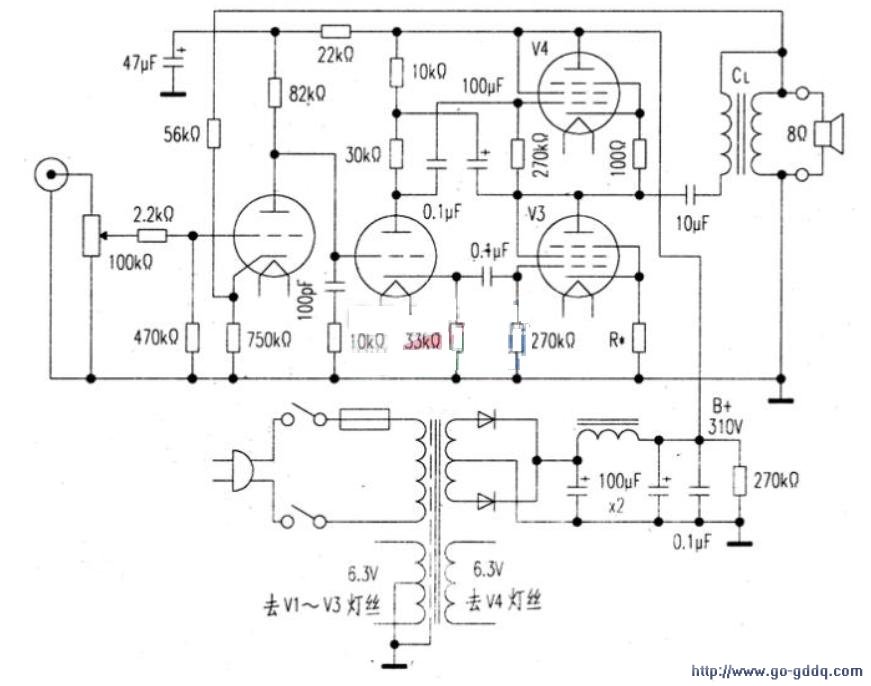

  使用31cm黑白电视机电源变压器做输出变压器,由于采用了OTL输出电路,变压器的初级没有直流通过,所以变压器无需改造,可以直接使用。由于保留了输出变压器,所以这个电路只能叫做准OTL功放,但也因此保留了胆机使用变压器输出的特点。该电路如图所示,V1前置电压放入,V2分负载倒相,V3与V4OTL推挽输出,输出电容CL使用耐压大于250V的聚丙烯电容器。由于输出变压器没有直流通过,所以将原220V绕组与17V绕组串联成自耦变压器,并将17V的绕组作为次级连接至8Ω音箱。V1与V2使用一只双二极管6N1,V3与V4使用两只6P15接成三极管使用。由于两只6P15的参数并不完全相同,通过调整V3的阴极电阻R*使V3的屏极电压达到B+电压的一半,即155V。本机的电源变压器来自淘汰的六灯收音机,V1、V2、V3的灯丝使用一组6.3V的电源,中心抽头接地,而V4的灯丝单独使用一组悬浮的6.3V电源。因无需改制,故能方便地将各种变压器用作本机的输出变压器,以比较它们对音质的影响。笔者的体会是:EI型铁芯的变压器音色较为温暖,C型铁芯的变压器音色则比较清秀。笔者曾使用过一种功率容量40W、次级电压12V的C型变压器,将次级连接至4Ω的音箱,音色透明且不失胆机特有的温馨,效果相当不错。
