用TL494制作的逆变电源
来源:本站整理  作者:佚名  2010-08-29 08:00:33

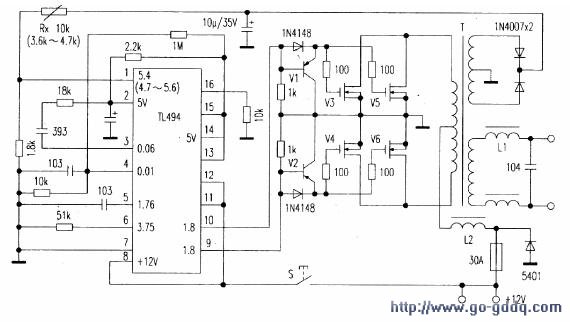

  TL494集成块广泛应用在开关电源,其内部集成有PWM、三角波发生器、电池欠压检测,+5V电压基准等电路,具有外接元件少,控制稳定的特点。笔者在网上查阅大量资料,自制了一款准正弦波300W逆变器,采用直流12V电瓶供电,可供小功率单相电机、日光灯等电感性负载用电,电路如附图所示。

  该逆变板工作频率由TL494⑤、⑥脚外接阻容元件确定,本例为2.2kHz左右。该频率的大小直接影响功率场效应管的功率损耗。频率高,VMOS管功率损耗大,反之,功耗较小。该电路唯一可调的电阻Rx,使①脚电压保持在5.4V即可,然后用固定电阻代替Rx(10kΩ)可调电阻即可。

  制作时变压器T宜用高频磁芯,大小为45mm×60mm,初级用φ1.2mm以上线径,两根并绕2×20匝,并注意相位。次级取样绕组用φ0.4mm线绕36匝,输出按230计量,用φ0.8mm线绕400匝。电感L1、L2用φ10mm高频磁环,用φ1.5mm以上漆包线绕20~40匝均可。V1、V2选用A1266-YPNP型管。功率管V3~V6宜选用10A/60V以上的N沟道MOSFET管,如P30N06,不宜用大功率MOSFET管单管输出。实验证实,并联输出可靠性较高且不易损坏MOSFET管。其他元件无特殊要求。

  实测TL494引脚上的工作电压如图所示,所带负载为家庭日光灯及电饭煲、小风扇等。
