SPMC65P2404A单片机在智能IC卡燃气表中的应用
来源:本站整理  作者:佚名  2011-03-29 15:39:46



随着世界计算机技术和信息技术的发展,全球的信息时代已来临,各国都在高科技领域制订适合自己的发展道路,我国政府正在致力于国民经济信息化的建设,以“金卡工程”为代表的信息化应用工程使我们加速向全球经济一体化迈进。作为金卡工程的代表,IC技术无疑是当今世界最优秀应用技术。它从早期的投币式,过渡到磁卡式,直到现在的IC卡式。IC卡即智能卡,又称集成电路卡,它将一个集成电路芯片镶嵌于塑料基片中,封装成卡的形式,其外形与覆盖磁条的磁卡相似,开发IC卡技术的主要目的是实现现金支付和存兑的电子化、减少现金的流通量、实现电子商务、实现公用事业预付费等。
  IC卡燃气表是近十几年发展起来的新型燃气表,一般由计量传感器电路、微功耗单片机、微功耗阀门、电压测试电路、防窃气电路、流量监测等部分组成。与传统的皮膜式燃气表相比,它更具备了精确记数功能、功能卡传输媒介功能、阀门自动处理功能、非法操作处理功能、欠压处理功能、掉电处理功能、数据下载功能、数据显示与声音提示功能等。经过广大IC卡生产厂家多年的技术改进和革新,IC卡技术日益成熟,应用也越来越普及。IC卡燃气表基本解决了气费收费难的问题,同时,随着时代的进步、居民民主意识的增强、生活水平的提高,也要求改变过去落后的上门抄表收费问题,IC卡技术的推广应用,从根本上解决了上述问题,兼顾了企业和用户的利益。对燃气企业来说:一是解决了入户抄表难的问题;二是解决了催费收费难的问题;三是解决了企业和用户的纠纷问题。对用户来说:一是消除了抄表人员的打扰和时间预约问题;二是用气自由;三是消除了地方性收费方式的约束限制。既方便了用户,也减轻了企业负担和诸多难题,简化了操作程序,促进了社会发展,提高了人民群众的生活质量,降低了企业的经济成本,IC卡燃气表是今后的发展方向。

2  IC卡燃气表的基本结构

系统组成框图

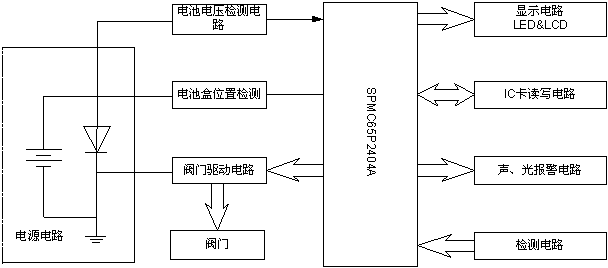

  智能IC卡燃气表的组成框图如图2所示,由电源电路、IC卡读写部分、单片机控制部分、阀门控制及显示部分、电池电压和位置检测电路等组成。

图2  IC卡燃气表组成框图
3.1  IC卡读写部分
  当用户将含有购气量(以加密数值形式表示)的IC卡插入表内时,控制阀在电控系统控制下开通气路。用户每用一个计量单位,计量电路便发出一组等周期计量脉冲序列,该脉冲序列如经电控系统判定为有效,即可以已购气量中减去一个计量单位,并通过液晶模块显示表内剩余气量。当剩余气量为零时,控制阀自动关闭,气路即被切断,此时用户须重新持卡购气。在正常情况下控制阀处于接通态,只有当特殊事件发生时控制阀才从接通态变为关闭态。从IC卡读回来的信息,随之存入EEPROM存储器中,EEPROM存储器I2C采用24C01芯片,该芯片可以在无电源状态下长期可靠存储系统内重要数据,工作寿命可达106次。当用户卡插入系统时,卡内密码、卡号、购气量及用户用气记录等关键数据将以密文形式存储在24C01芯片中。
3.2 电池电压检测、电池盒位置检测部分
  当电池盒中的供电电池的电压小于正常工作电压时,系统会自动提示用户要更换电池了,并且通过显示电路和报警电路告之用户;为有效保护系统电源,本电路可对电池盒位置进行高灵敏检测。当电池盒被拉开时,保护电路输出低电平,单片机监测该信号后,即控制阀门使其关断。直到电池安装好并将电池盒推入表内正常位置时,单片机才会再次控制阀门使重新开阀供气。
3.3 液晶显示及声光报警电路
  液晶显示电路可显示欠压、购气、关阀、卡误和气量五种信息状态及其任意组合。报警电
路采用LED和蜂鸣器进行报警,由单片机控制发出声光报警。
4  芯片特性
  SPMC65P2404A是凌阳公司(Sunplus)推出的8位工业控制单片机,最高工作频率为8MHz,工作电压2.5V~5V,有192字节的RAM和4K字节的OTP ROM,有23个可编程IO口,内置上/下拉电阻,8通道10位A/D转换器(100KHz),SPMC65P2404其他特性包括:
  ◆凌阳科技8位单片机
    ☉182条指令
    ☉11种寻址模式
    ☉支持位操作(Set,Clear,Inverse,Test)
  ◆2个8位可编程定时器/计数器(可自动预置初始计数值)
    ☉普通的定时/计数器
    ☉具有8位捕获功能
    ☉具有8位比较功能
  ◆2个16位可编程定时器/计数器(可自动预置初始计数值)
    ☉普通的定时/计数器
    ☉具有8或16位捕获功能
    ☉具有16位比较功能
    ☉12位PWM输出
  ◆中断方式
    ☉支持IRQ和NMI中断
    ☉4种外部中断
    ☉11种内部中断
  ◆5种复位功能:上电复位、低电压复位、看门狗复位、外部复位及错误地址复位
  ◆支持3种时钟电路:晶体振荡器、RC振荡、外部时钟信号
  ◆2种低功耗模式:Halt模式和Stop模式
  ◆低电压监测(LVD)功能
  ◆一个蜂鸣器驱动输出口
  ◆具有SPI总线
  利用这些资源就能够实现智能IC卡燃气表的功能。
