DS2450转换器的接口设计原理
来源:本站整理  作者:佚名  2011-03-29 15:39:25



在普通方式下其串行通信速率为16.3kbps,而超速工作模式时的速率可达 142kbps,片内16位循环冗余校验码生成器可用于检测通信的正确性。DS2450是DALLAS公司生产的单总线四通道逐次逼近式A/D转换器芯片,它的输入电压范围、转换精度位数和报警门限电压均可编程;每个通道均可用各自的存储器来存储电压范围设置、转换结果和门限电压等参数。DS2450采用8脚SOIC小体积封装。它既可用单5V电源供电,也可采用寄生电源方式供电,芯片正常工作时的功耗仅2.5mW,空闲时的功耗为25μW。多个DS2450或其它功能的具有MicroLAN接口的单总线芯片可以并联,CPU只需一根端口线就能与诸多单总线芯片通信,而且占用微处理器的端口较少,因此可节省大量的引出脚和逻辑电路。

  1 DS2450的引脚排列和内部结构   DS2450 PDF下载

  1.1  引脚功能

  DS2450采用8脚SOIC封装,其管脚功能描述如下:

  1脚(VDD):工作电源接入端;
  2脚(N.C):悬空引脚;
  3脚(DATA):串行数据输入/输出端;
  4脚(GND):接地端;
  5脚(AIN-A):A路模拟电压输入端;
  6脚(AIN-B):B路模拟电压输入端;
  7脚(AIN-C):C路模拟电压输入端;
  8脚(AIN-D):D路模拟电压输入端。
  1.2  内部结构

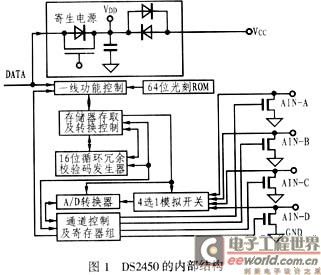

  DS2450的内部结构如图1所示。其中光刻ROM中的64位序列号是出厂前被光刻好的,它可以被看作是该DS2450的地址序列码。64位光刻 ROM的排列是:开始8位(20H)为产品类型标号,接着的48位是该DS2450自身的序列号,最后8位是前面56位的循环冗余校验码(CRC=X8+X5+X4+1);光刻ROM的作用是使每一个单总线器件的地址都各不相同,以便在一根总线上挂接多个单总线芯片。

 DS2450的内部结构 对于一线端口,在ROM功能建立之前,其它功能是无法实现的。总线控制器必须首先通过DATA引脚为DS2450提供一个ROM功能控制命令(8位)。它的7个功能控制命令为:

  (1)读ROM,命令字[33H];

  (2)匹配ROM[55H];

  (3)搜索ROM[F0H];

  (4)跳过ROM[CCH];

  (5)条件搜索ROM[ECH];

  (6)超速跳过ROM[3CH];

  (7)超速匹配ROM[69H]。

  其中超速跳过ROM或超速匹配ROM命令执行后可使串行通信速率高达142kbps。如果多个器件连接在一线上,这些命令可对每个器件的64位ROM 部分进行操作,并挑选出一个特定的器件。然后对选中的DS2450执行下一步的A/D转换控制命令以及读写存储器命令,所有命令或数据的读/写均从最低位开始。

  1.3  存储器

  DS2450内部有24个地址相连的8位存储器,可将其分成3页,每页8字节。第0页为A/D转换结果存储器,每个通道占2个字节共16位。当芯片上电复位时,该页清0;第1页为A/D转换控制与状态存储器;第2页为各通道输入高/低限报警值存储器。
