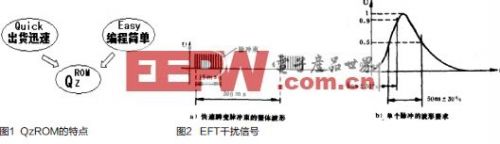

QzROM是应用了经过细微化处理的PROM技术的可编程存储器。QzROM单片机是指搭载了新型存储器QzROM的瑞萨单片机(图1)，广泛应用于照相机、便携式设备、家电及民用设备等。


　EFT概念

　　EFT(电快速瞬变脉冲群，如图2)是由电路中的感性负载断开时产生。特点是一连串的脉冲，对电路的影响比较大，可造成MCU(单片机)程序跑飞、死机、复位等情况。由于一连串的脉冲可以在电路的输入端产生累积效应，使干扰电平的幅度最终超过电路噪声门限。

　　当脉冲串的每个脉冲相距很近时，电路的电容没有足够时间放电，就又开始新的充电，容易达到较高的电平。所以脉冲串的周期越短对电路影响越大。

　　EFT抗干扰措施，主要介绍三类方法：

　　1.优化PCB(印制电路板)布线

　　•在元件布局方面，需优先放置MCU(单片机)、时钟、复位电路;将元器件划分不同的功能模块，合理摆放各模块位置，调整元器件角度，缩短总布线长度。

　　•在布线宽度、布线间隙方面，尽量用更粗的布线宽度和布线间隙，减少在干扰下导线上的电压对信号的影响，同时减少各个布线间的干扰。

　　•在地线、电源线布置方面：尽量将MCU、时钟、复位电路的地线、电源线与其他功能分离开来，低频时注意覆铜的放置，应尽量缩短布线长度。

　　•时钟电路方面，用最短的布线连接时钟电路与MCU，过长的布线更容易引入干扰，见图3;将晶振的地线与其它功能的地线分开，给晶振部分单独铺设多边形覆铜;避免大电流从晶振电路下方流过。其原因是：如果有噪声侵入时钟输入/输出(I/O)引脚，时钟的波形就会发生紊乱，导致误动作和失控。另外，如果因噪声引起单片机Vss电平和谐振器Vss电平之间的电位差，正确的时钟就不能输入到单片机。
