康舒AP16PCO5 ATX电源电路原理与维修(三)
来源:本站整理  作者:佚名  2015-12-17 09:35:21



    5.主电源唤醒控制
    主电源唤醒由计算机主板送来的PS-ON信号进行控制,只要控制“PS-ON”信号电平的变化,就能控制电源的开启和关闭。
    当按下计算机机箱面板上的POWER键或实现网络唤醒远程开机时,主板上的PS-ON信号为低电平接地,这一信号经ATX 20脚插座中的14脚(绿线)、电阻R36(100Ω)到达M10的④脚PSON/端,M10的③脚FPO/端电平变低,M3的①、②脚内部发光二极管发光,④、③脚内部光敏三极管导通,Q7截止,Q5导通,+13V电压通过Q5调整后形成+9.19V电压加到UC3843B的⑦脚,电源开始工作,其⑥脚输出PWM脉冲,主电源开始工作。
    当关闭计算机时,计算机主板PS-ON信号为高电平,M10的④脚电平变高,M10的③脚(FPO/端)内部场效应管不导通,M3的①、②脚内部发光二极管截止不发光,④、③脚内部光敏三极管不导通,UC3843B的⑦脚供电不受M3控制。+13V电压经Q7、Q5调整后形成+3.8V电压加到UC3843B的⑦脚,此电压低于UC3843B启动电压+8.5V及最低工作极限电压+7.6V,因此,UC3843B停止工作,主电源无输出。

      6. P.G信号形成电路
      P.G信号为计算机开机自检启动信号,由M10的①、16脚及外围元件等组成。在通电后,T1的⑦-⑤绕组产生的电压经电阻R42(91Ω)、二极管D16等整流滤波后送入M10的①脚PGI端,如果此时各路电压正常,在经过大约300ms的延时后,从M10的16脚输出5VPGO信号,计算机主板CPU收到“电源正常”,信号后,产生复位并执行BIOS自检,计算机正常启动。若各路电压异常,则FPO/为高电平,PGO为低电平,主电源、计算机均停止工作。

      7.保护电路
     (1)过、欠压保护
+3.3V过、欠电压保护电路的检测输入点为M10的13脚(VS33端),其OVP点为3.8V~4.0V,典型值为 3.9V, UVP点为2.8V~3.0V,典型值为2.9V 。 +5V过、欠电压保护电路的检测输入点为M10的14脚(VS5端),其OVP点为5.6V~6.0V,典型值为5.8V, UVP点为4.2V~4.6V,典型值为4.4V。+12V过、欠电压保护电路有两个检测输入点,分别为M10的⑧脚(VS12B端)、12脚(VS12A端),其OVP点为13.5V~14.2V,典型值为14V,UVP点为10.3V~11V,典型值为10.8V。
   (2)过流保护
    +5V、+12V过流保护是通过外部检测元件实现的,其中:+5V过流检测电路通过R棒扼流圈L6等并接入M10的⑩脚(IS5端)、14脚(VS5端),+12V过流检测电路通过过流检测电阻R88等并接入M10的⑧脚(IS12A端)、12脚(VS12A端)。R88估计为锰铜丝毫欧级电阻,同样L6也为低阻值,无法用500型表精确测出,电容C47、C48为OCP保护点精确控制补偿电容,以提高抗千扰能力。
    根据电阻R45(59A/402Ω)、R44(91A/866Ω)及M10的⑥脚RI端基准电流设置电阻R34(623),算得+5V、+12VA过流闭值分别为:0.065V、0.14V,因+5V、+12V过流偏移量为-5mV~3mV、-5mV~1mV,因此其闭值变化范围分别为0.06~0.068V、0.135~0.141V。 M10的11脚(IS33端)通过电阻R52(102)接13脚(VS33端),M10的⑦脚(IS12B端)通过电阻R38(96A)接⑧脚(VS12B端),两路均无过流检测取样电阻,因此,M10不具有+3.3V、+12VB过流保护功能。
      当上述各路出现过、欠压/过流超过各自闭值时,M10内部保护电路起控,③脚FPO/端内部场效应管截止,M3的②脚悬空,UC3843B的⑥脚无PWM输出脉冲,主电源停止工作。
      二极管D13(1N4005)负极接+5V,其作用除了将+3.3V最高电压钳位约+4.4V外,还有就是当+5V电压下降很多甚至短路时,如果+5V保护电路失效,同样会引起+3.3V电压下降,最终实现+3.3V欠压保护。R10(200Ω/1W)并接在+5V、+12V之间,除了预调输出电压外,也有类似作用。12V输出端对地无假负载,空载通电时主电源不工作。
     (3)Pext保护
    M10的⑨脚(Pext端)通过电阻R33(15kΩ)、R40( 39kΩ)接+5V、-12V。当这两路输出电压异常,M10的 ⑨脚电压超出1.25V时,M10的③脚FPO/端内部场效应管截止,M3的②脚悬空,主电源停止工作。此脚接地时,Pext端保护功能解除。
      提示:实测当此脚电压约为-0.775~1.25V时,主电源可正常工作,超出此范围或该脚悬空,主电源无输出。

      8.风扇转速控制电路
    由三极管Q10(A1013)、双电压比较器M11(LM393)、电阻R21(1.2Ω)、负温度系数热敏电阻RT(TTC103)等组成。RT被固定在T1次级各整流管公用散热片上,常温下其阻值约为10kΩ,散热片温度越高,其阻值越低。初始状态,LM393的A比较器输出低电平,B比较器为开漏输出,Q10导通程度只受A控制;高温状态,A、B比较器输出正好相反,Q10导通程度改由B控制。
    LM393 A比较器与外围元件组成了常温下的风扇转速控制电路,转速较慢,由LM393的①脚外接电阻R59( 64.9kΩ)、R60(10kΩ分压确定。此脚电压越高,风扇转速越快。
    B比较器与外围元件组成了高温下的风扇转速控制电路,此状态下风扇转速随温度升高而加快。温度升高时,RT阻值降低,当低于设定温度时,LM393的⑦脚电平降低,三极管Q10(A1013)导通程度加深,风扇供电电压升高,风扇转速加快。反之亦然。

    二、故障检修
    故障现象:此联想扬天T6900计算机在启动或工作中,不冬时地重启,用户换试过内存条无效果。

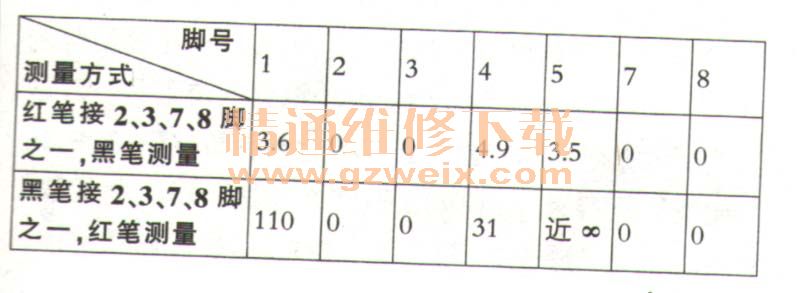

    分析检修:怀疑电源有问题,取下电源盒,空载通电测ATX 20脚插座中的⑨脚(紫线)、14脚(绿线)对黑线电压分别为+5V、+4.4V,此时短接绿、黑线,风扇不转,主电源各路无输出电压。怀疑副电源带负载能力差或主电源有问题,开盖观察主副电源元件一切正常。会不会是电源空载保护?马上挂接入一硬盘通电,再短接绿、黑线,风扇转动,此时测主电源各路均有正常输出。将此电源装在另一台计算机上试运行,一切正常,这说明电源根本没问题。只知道早期PC/XT计算机电源有空载保护,此ATX电源也有空载保护还是首次碰到。后经进一步确诊计算机重启原因在于主板不稳定。TNY268PN、PS224U芯片非在路电阻值见表3、表4。
