自制LED背光检测电源
来源:本站整理  作者:佚名  2016-07-04 09:54:39



    在检修LED液晶电视背光异常故障时,为快速判明故障部位,最好备有背光检测电源。该电源可自制,下面提供一种方案,供参考。
    笔者对21台32英寸~55英寸LED液晶电视进行测量,背光工作电压有16种,最低为26V,最高为250V。工作电流一般在400mA以内,大屏为2×400mA。笔者用二块CRT彩电开关电源板搭建,能满足需求。

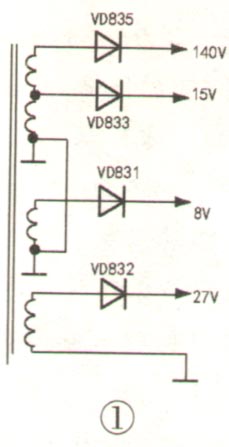

    A板:长虹CHD29156彩电电源板,其次级示意图如图1所示,特点是27V绕组独立,可以与8V、15V、140V串联,组合出多种电压,这是其他电源板不具备的。可直接使用的电压为27V、140V,串联组合后的电压有27V+8V=35V\27V+15V=42V、27V+140V=167V,共5种电压。

    B板:祈源YY-C60T-48电池充电器,输出电流1.8A,适用于48V、10-14Ah电池,特点是输出电压45V-65V可调。
    将A、B板输出电压串联组合,可产生如下电压:8V+(45V-65V)=53V-73V、15V+B板=60V -80V、27V +B板=72V~92V、140V +B板=185V~205V、8V+27V+B板=80V-100V、15V+27V+B板=87V~107V、27V +140V +B板=212V~232V,共8种。
    将A、B板原有的电压加组合的电压看,电压范围从27V~232V。将电压从低到高排列后发现,虽然110V~140V间缺少中间值,在短时间测试时,加140V电压问题也不大,这是因为LED灯珠工作电流可在很大范围变化,超流不多一般也不会损坏。
    为了安全,在串联组合时,应先串联电压高的,再串联电压低的。
A板不适用2×400mA灯条,测试时将2 x 400mA灯条分开,分别测试单组即可。
    A板稳压电路采用光祸PC817、TL431加固定电阻分压,可改为输出电压可调电路,这样+B电压可在125V~155V之间可调(低压输出变化不大),电压范围更理想了。
    分析案例:一台海信LED32K188型液晶彩电,开机后有音乐声,黑屏。
    分析检修:该机采用三合一板,测背光电压为0V、VD925的负端为100V。板上未标注背光电压及电流值。试在背光端口处外加40V电压,背光不亮,将外加电压逐渐提高到70V,背光仍不亮。初判屏内灯条有故障。
    拆屏,检测灯条,发现一只灯珠开路。更换灯条后试机,故障排除。
    该机屏内有3根灯条,每根灯条上有7只灯珠,检测单只灯珠正常工作时导通电压约为3V。每根灯条工作电压为3V/只×7只=21V、3条串联为63V,即背光源工作电压为63V/400mA。
    编者:本文作者灵活应用CRT电源,改制出LED背光检测电源,用于检测LED灯串,非常实用。希望各位维修高手也将自己利用手中电器零部件制作维修工装的经验分享出来,在此互相交流。
