长虹THPA88XX超级单片彩电关机消亮点电路工作原理
来源:本站整理  作者:佚名  2010-05-10 12:22:35

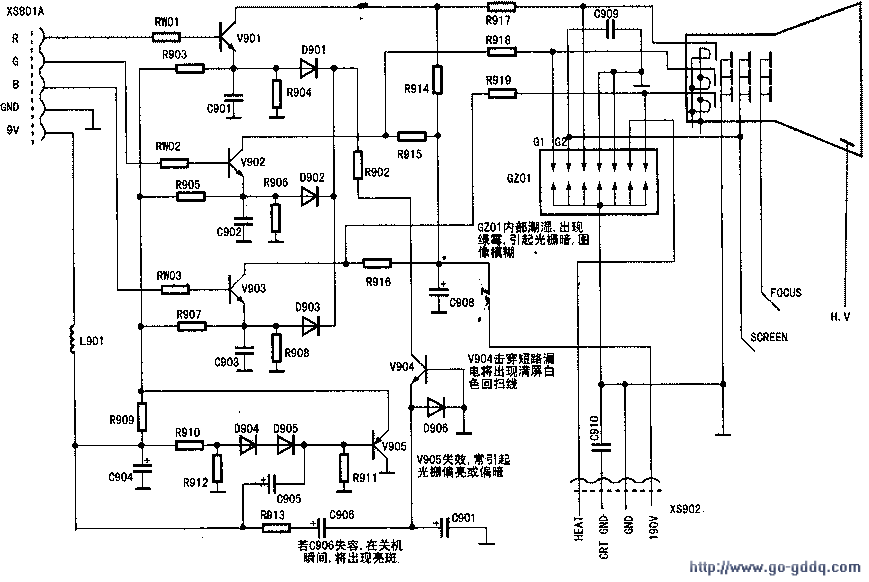

  末级视放电路分析该末级视放电路的作用是完成R、G、B三基色的放大,以激励显像管再现彩色图像。如图所示,V901、V902、V903及其偏置电路分别组成R、G、B基色放大器,V904、V905、D904~D906、C905、C906等元件共同组成关机消亮点电路,其中V905既是关机消亮点电路的元件,又是R、G、B三视放管的e极动态偏置元件。

  1.基色放大电路从N201 50、51、52脚输出的R、G、B三基色信号分别经RW01、RW02、RW03加到V901、V902、V903的b极,放大处理后,再分别经电阻R917、R918、R919送至CRT三阴极,激励CRT还原彩电图像。R914、R915、R916分别为V901、V902、V903的c极供电电阻。

  2.关机消亮点电路整机正常工作时,9V电压经R909和R910、R912、D904、D905分别加到V905 e极和b极,使V905导通而成为V901、V902、V903的射极动态偏置电阻。同时,9V电压一路经过R913加到C906正端,向C906充电,其充电回路为9V→C906正极→C906负极→D906→地,使D906正端即V904 e极电压约为0.3V。此时,V904截止,对视放通道不产生任何影响;另一路向C905充电,其充电回路为9V→C905正极→C905负极→R911→地。

  关机瞬间,9V电压下降,由于C905两端电压不能突变,C905负端电压进一步降低,以维持V905的导通;同时,因C906两端电压不能突变,将在C906负端产生约一9V的电压,直接加到V904 e极,使D906截止,V904饱和导通。该负压经V904的e c极、R902后分别令D901、D902、D903同时导通,进一步使三个视放管V901、V902、V903同时瞬间深度饱和,CRT三阴极电压迅速降低,CRT高压迅速得到泄放,从而达到关机消亮点的目的。

  3.其他电路说明从XS902输入的CRT灯丝(HEAT)电压和主板上行输出变压器送来的加速极(SCREEN)、聚焦极电压(FOCUS)均直接加到CRT管座GZ01上,通过GZ01送入CRT电子枪内。
