基于IRS2573D设计的70W HID灯参考技术
来源:本站整理 作者:佚名 2010-05-07 17:16:42

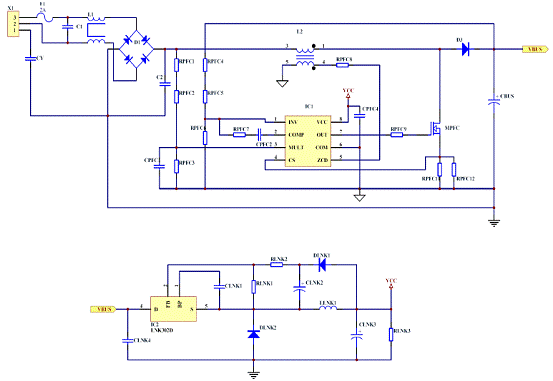

图4.IRPLHID2参考设计电路图(1)

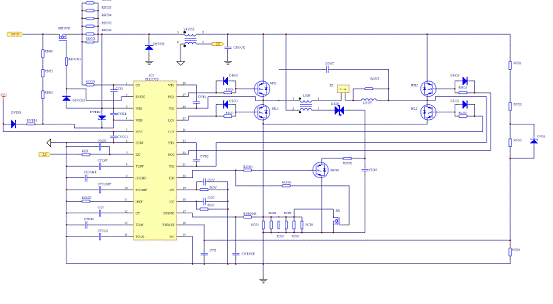

图5.IRPLHID2参考设计电路图(2)

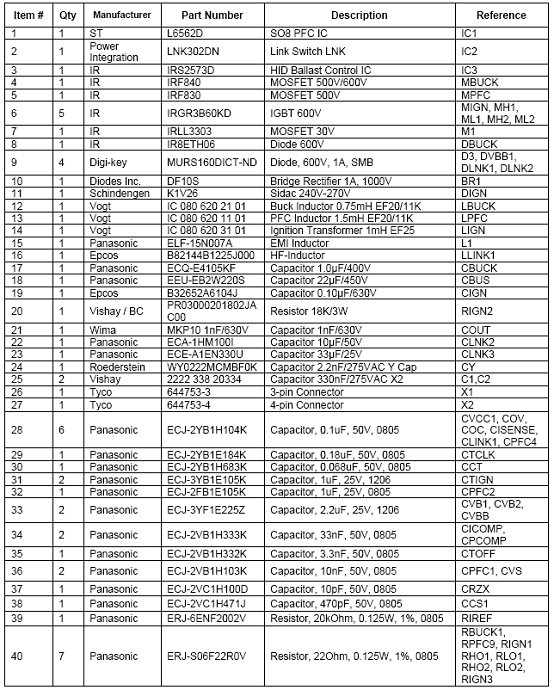

IRPLHID2参考设计材料清单(BOM):

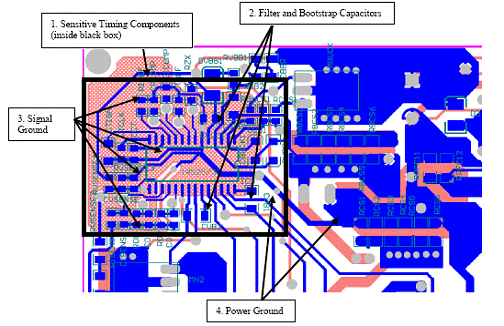

图6.IRPLHID2参考设计PCB布局图
