您是否一直为如何挑选缓冲器组件而烦恼？计算出要添加多少电容和电阻是一项颇具挑战性的工作。下面就来介绍一条解决这一难题的捷径。
图 1 显示了正向转换器的功率级。该转换器由变压器运行，该变压器将输入电压耦合至次级电路，再由次级电路完成对输入电压的整流和滤波。反射主电压和变压器漏电感形成低阻抗电路，当 D2 通过一个这样电阻而被迫整流关闭 (commutate off) 时，通常需要一个缓冲器。D2 可以是一个硅 p-n 二极管，该二极管具有一个必须在其关闭前实现耗尽的逆向恢复充电功能。这就积累 (loads up) 了漏电感中的过剩电流，从而导致高频率振铃和过高的二极管电压。肖特基二极管和同步整流器也存在类似情况，前者是因为其大结电容，后者是因为其关闭延迟时间问题。

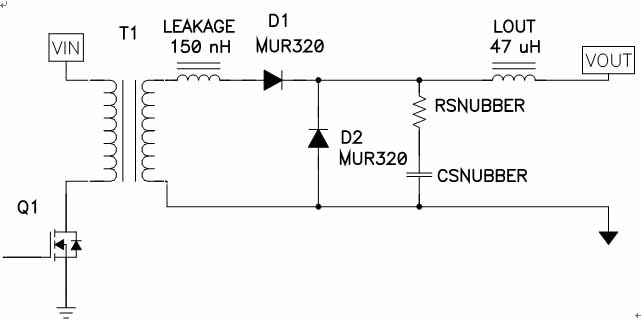

图 1 漏电感延缓了 D2 关闭
图 2 显示了一些电路波形，顶部线迹为 Q1 漏电压，中部线迹为 D1 和 D2 结点处的电压，底部线迹为流经 D1 的电流。在顶部线迹中，您可以看到当 Q1 打开时，其漏电压被降至输入电压以下，这样就使得二极管 D1 电流增加。如果 D2 没有逆向恢复充电功能，当 D1 电流等于输出电流时，结点电压就会上升。由于 D2 具有逆向恢复充电功能，因此 D1 电流会进一步增加，这便开始消耗电荷。一旦电荷耗尽，二极管便关闭，从而导致增加的结点电压进一步提高。请注意，电流会不断增加直到结点电压等于反射输入电压为止，因为在漏电感两端有一个正电压。随着电流的增加，该电流将对寄生电容进行充电并导致电路中振铃和损耗更大。

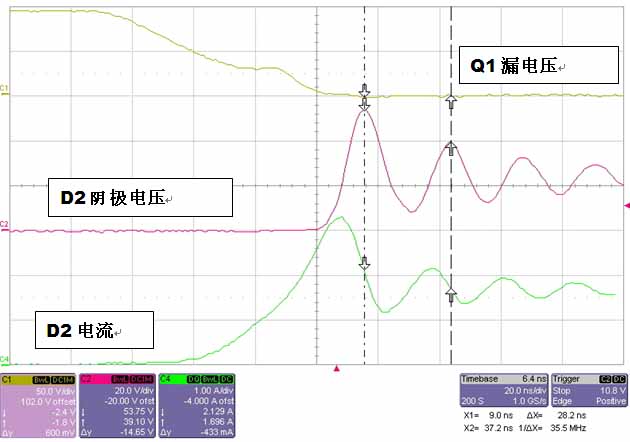

图 2 当 D2 关闭时 D2 会引起过多的振铃
