液晶彩电伴音电路特点分析
来源:本站整理  作者:佚名  2016-12-25 09:46:56



    液晶彩电伴音电路主要由音频信号处理电路和音频功放电路两部分组成,其作用是对接收的第二伴音中频信号或从其他端口输入的音频信号进行解调、切换、音效处理、功率放大,最后驱动扬声器发声。
    液晶彩电的伴音通道的基本形式主要有两种:一种是单芯片(又称主芯片)输出模拟音频信号,经音效电路或运放电路处理后再送给伴音功放电路,如图1所示;另一种是单芯片输出IIS(IntergrateInterface Sound)数字音频信号,直接送给数字功放电路。在新型大屏幕单芯片液晶彩电中,多采用后一种方式,因为该方式元件数量少、电路简洁,有利于板件小型化。

    值得一提的是,在伴音功放电路中,部分液晶彩电(尤其是小屏幕液晶彩电)采用普通AB类或B类音频功放,如TDA1517、TDA7297、LA4225等,这些功放也曾用于CRT彩电中,其电路特点已有介绍,故本文不再介绍。

    一、音频信号处理电路简述
    随着电路集成技术的不断进步,在近几年生产的液晶彩电中,音频信号处理电路并不是完全独立的电路,而是将其主要电路集成在单芯片内部。对于单芯片而言,除集成有音频信号处理电路外,还集成有MCU、A/D转换、视频解码、梳状滤波、图像缩放、LVDS TX等电路。
液晶彩电中的单芯片不仅是整机的控制中心,还是音视频信号的前级处理中心,对电视机的画质、音质有着非常重要的影响。用于液晶彩电的单芯片型号很多,如台湾晨星科技公司(Mstar)生产的MST6M48、MST6M181 /182、TSUMV26、TSUMV59系列等,台湾联发科技公司生产的MT8222/8223、MT8227等。在国产大屏幕液晶彩电中,Mstar单芯片最为常见,如当前LED液晶彩电广泛果用TSUMV59XUS-Z1作为主芯片,如图2所示。

    TSUMV59XUS-Z1主要具有以下特点:(1)具有多路信号输入功能,支持1080P高清信号;(2)内置音效处理模块,支持平衡、高音、低音调整等功能;(3)采用3D视频解码技术进行亮色分离,具用动态亮度调整功能,图像艳丽,画质清晰;(4)具有全制式电视信号接收,视频、音频格式自动检测,通电自动检测USB及通电自动播放多媒体等功能。

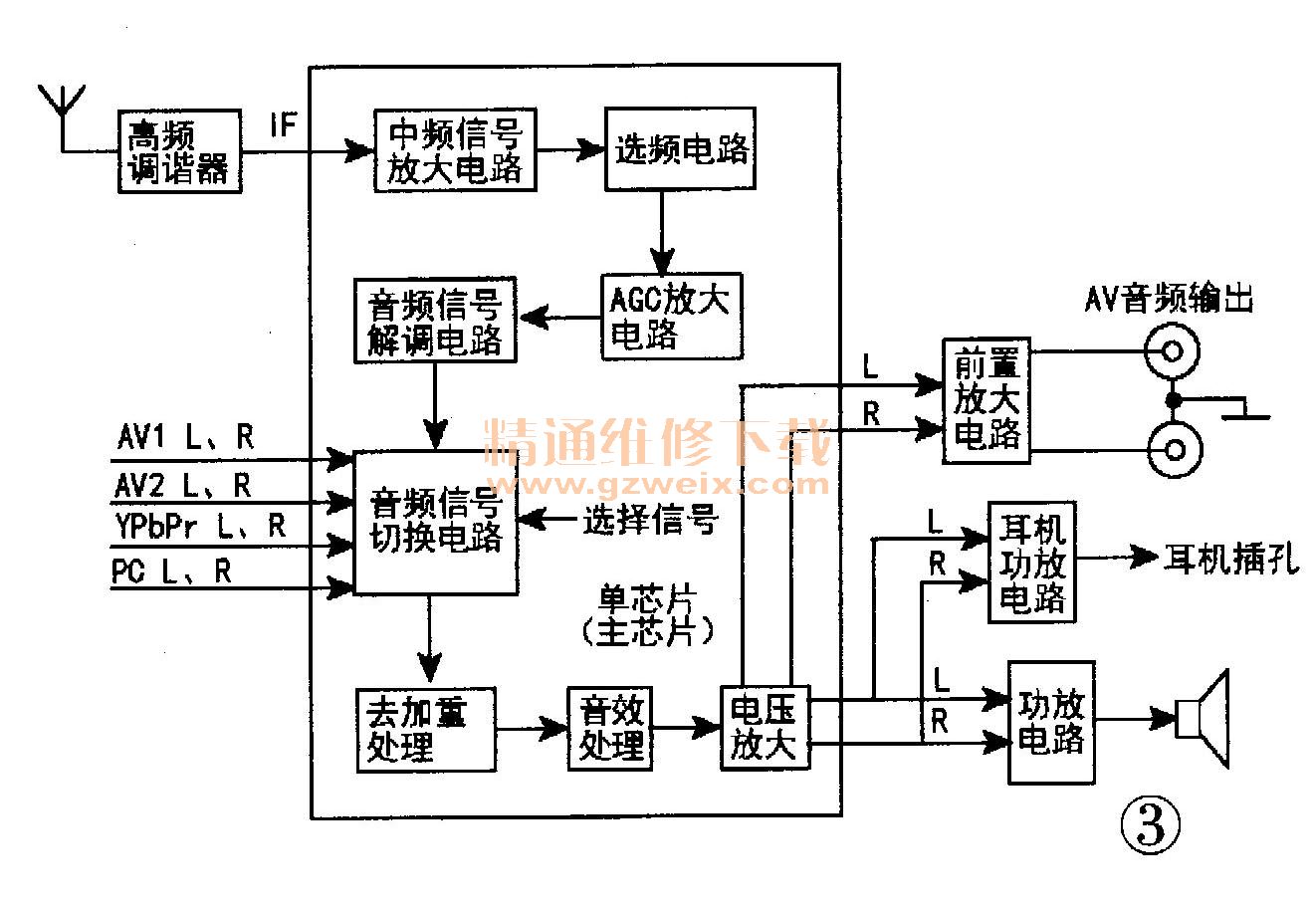

    单芯片对音频信号处理的大致流程如下:高频调谐器输出复合中频信号(IF)送给单芯片,先经IC内部的中频信号放大电路放大,再由选频电路将TV中频伴音信号分离出来,然后进行AGC(自动增益控制)放大,最后由音频解调器解调出音频信号,送往音频切换电路,如图3所示。

    从电视机AV、YPbPr、PC等端口输入的音频信号也被送到音频切换电路。切换选择后的音频信号经去加重、音效处理及电压放大后,输出L、R音频信号,一路送往功放电路,推动扬声器发声;另一路送往耳机功放电路,放大后的信号送往耳机插孔。
    另外,很多单芯片还会单独输出AV L、R音频信号,分别经前置电路放大后,与电视机的AV音频输出孔相连,作为音频信号输出源。
    提示:1.在检修液晶彩电伴音异常故障时,可先插入耳机试听,若伴音正常,通常表明伴音前级电路正常,问题出在后级电路中;否则,说明问题出在前级电路中。
    2.部分单芯片(如RTD2674U、RTD2674S)内部的音频处理电路热稳定性能不高,工作一段时间后易出现无声或伴音中有噪音故障,这时可给单芯片安装散热片或风扇,以降低其工作温度,也可找到该芯片内部音频处理电路的供电端(如RTD2674U、RTD2674S的215脚),将外部的供电电感换成一只10Ω~20Ω电阻,以降低其工作电流,从而提高电路的稳定性。

[1] [2] [3]  下一页
