1．电路分析
    该电路由四运放M7142（2IC1 ）和数码延时混响电路M65831AP（2IC3）及外围元件组成，如图9所示。

    从话筒插座MIC1，MIC2输入的话筒信号经2R1、2R2后混合在一起，经2C1耦合到21C1⑥脚，经21C1-b、2IC1-a前置放大后送到话筒音量控制电位器2VR1，调节后的话筒信号分成两路：一路作为直达声，经2R3送往2IC1-c、2lC1-d构成的混合缓冲放大电路；另一路经2C2 、2R4、2R5送往延时电路21C3输入端23脚。

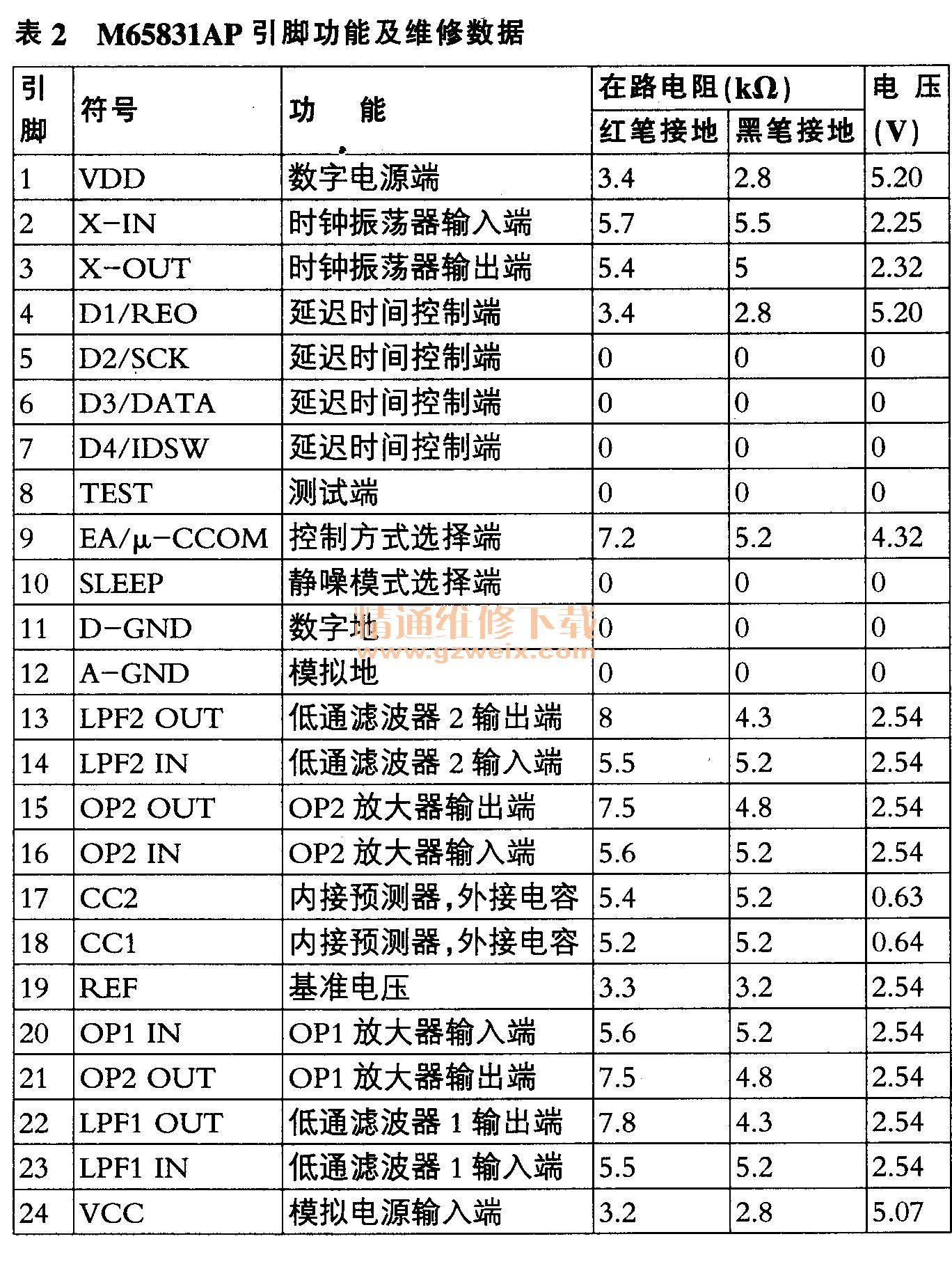

    M65831AP是三菱公司推出的一款高质量的数码延时混响处理集成电路，其内部由A/D转换器、主逻辑控制、48K静态存储器、D/A转换器、低通滤波器等组成。M65831AP的延迟时间范围较宽，在12.3ms196.6ms之间，分16挡调节，每增加一挡，延时量增加12.3ms。延迟时间的设定由④、⑤、⑥、⑦脚的电平状态来决定。其引脚功能见表2。

    需要进行延时处理的话筒信号从23脚进入M65831AP后，在集成电路内部进行低通滤波、数／模转换、转换后的数字信号经主控制器进行主动控制后，写入存储器SDRAM，再根据用户延时设置，存储所设的时间后由主控制器取出，信号即被延迟。延迟后的数字信号再经数／模转换、低通滤波等处理，最后从13脚输出延迟的音频信号。该输出信号分两路：一路经2C3、2R6耦合到混响电平控制电位器2VR2，控制延时混响信号的幅度后经2R7后输出，作为反射声送往21C1-c，2IC1-d与直达声混合；另一路则经2C4、2R8耦合到混响次数控制电位器2VR3，控制反馈信号的幅度后经2R9、2C5、2R5反馈到M65831AP的输入端23脚，经多次反馈形成回声，产生混响效果。

    回声信号与由2IC1-a送来的、未经延迟的直达声信号混合，经2K1、2K2进行OK通／断控制后，送混合缓冲放大器2IC1-c、2IC1-d，按一定比例混合放大，得到卡拉OK混响声，并送左、右主声道与音乐信号混合。
2K1、2K2是话筒插座内附的机械开关，这两个开关构成OK通／断控制电路（或叫卡拉OK模式转换控制电路）。当MIC1、MIC2插座均无话筒插入时，这两个开关闭合，将A线（即图中“A点”）与地相连，这样，可防止在不使用卡拉OK功能时延时混响电路产生的噪声送到后级电路而影响音质。当MIC1、MIC2插座中的任一个或两个插入话筒时，插座内的联动转换开关断开，此时，延时混响电路输出的音频信号送到后级电路进行放大。

    ［提示］遇到卡拉OK无声故障时，除了要检查话筒信号处理电路外，还要检查与话筒插座联动的控制开关是否正常。
