神舟电脑主板开机不跑码
来源:本站整理  作者:佚名  2014-07-13 08:21:12

    神舟台式机主板(G31芯片组),故障现象是开机不跑码,复位灯常亮,如图12所示。

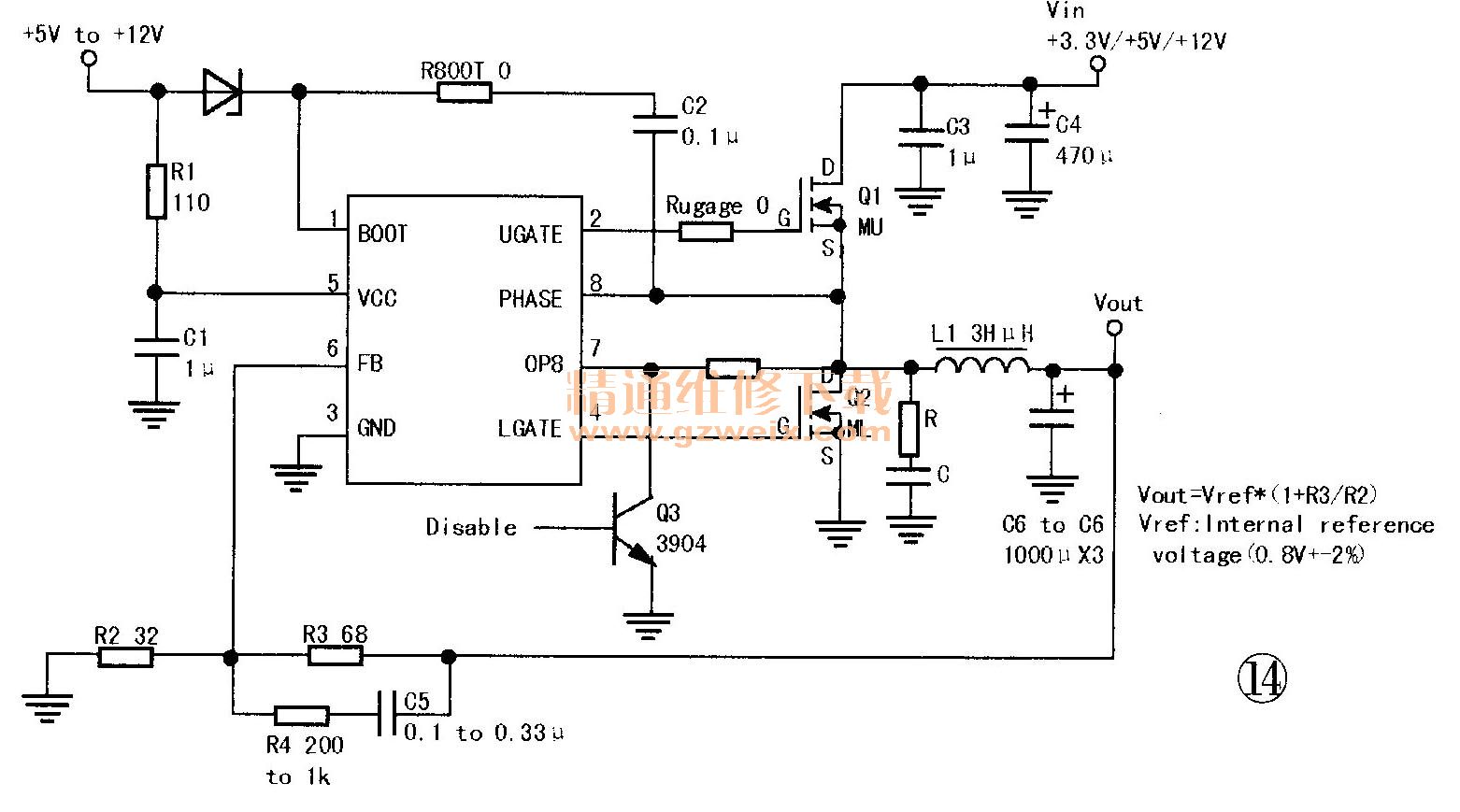

    检修过程:从故障现象看可知该机故障是由于缺少供电引起的。经过测量发现,没有内存供电、CPU供电,按时序应先修内存供电。这个内存的供电芯片是RT9202(电路如图13所示),由于没有现成的这种芯片,于是找来一块RT8105(电路如图14所示)代换,对比这两个芯片的引脚功能,唯有第⑦脚不一样,见图13、14圈中所示。



    用RT8105代替RT9202,只需将它原来第⑦脚的电阻按芯片电路换个位置即可,换好后再上电,顺利跑码,如图15所示,接好显示器试机,运行正常,故障排除。

    提示:原来RT9202的第⑦脚的电阻直接连到5V,然而根据RT8105的典型电路应用图可以发现,RT8105的第⑦脚是通过电阻与第⑧脚相连,所以,如果想用RT8105代替RT9202,就必须将原来第⑦脚的电阻也改过来与第⑧脚相连,这样才能符合RT8105的电路设计。
