分析检修：试机发现，机内有继电器的吸合声。该机所用电源板的型号是IL32C21，通电继电器就吸合，明显异常，因为该继电器只有在二次开机后才吸合。测量3.3V的待机电压，正常，但24V电压输出很低，只有10V左右。进一步检查发现PFC电压只有290V，这说明PFC电路没有工作。

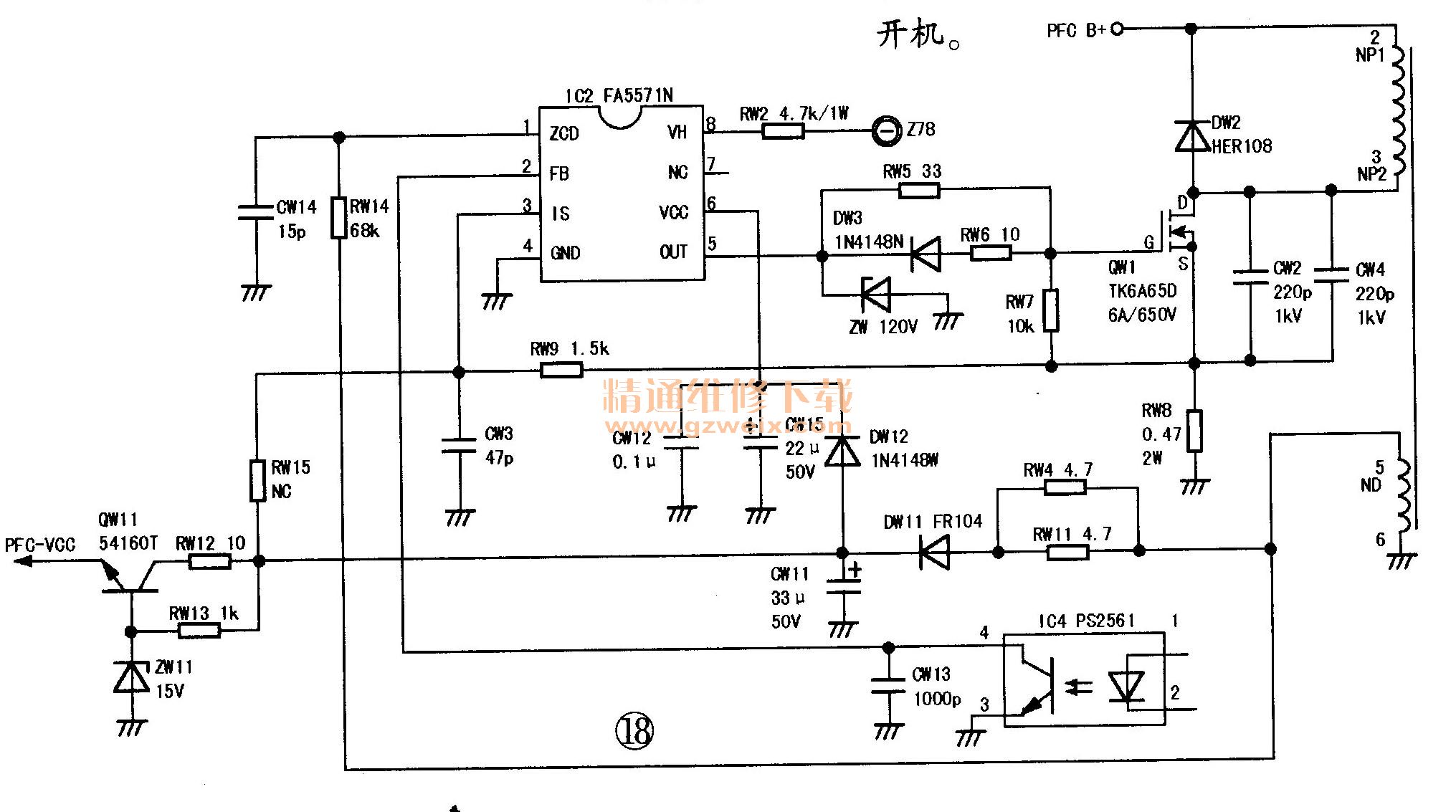

    该机的PFC芯片（L6563）和主电源的PWM芯片（FA5571N）的供电如图18所示，开关变压器⑤-⑥绕组输出的感应电压经DW11、CW11整流滤波后得到VCC电压，一路经DW12送给FA5571 N的⑥脚；另一路经QW 11、ZW 11等元件组成串联稳压电路稳压后，输出约15.6V的PFC VCC电压，供给L6563。现测得CW11两端的电压很低，不足以让PFC和PWM芯片工作，重点检查稳压电路。经查FA5571 N的②脚外接光耦IC4损坏，换新后故障排除。
