一台ASUS X84H型笔记本电脑（主板号是K43LY V.5.0），故障现象是用电池多数时间能开机，而用适配器则不能开机。
    检修故障：从故障现象看应该是保护隔离电路出了问题。接上可调电源测试，带电池开机电压是0.023A，可见保护隔离电路没有问题，触发后电流上升到0.245A，然后掉电，初步判断是某个电压没输出引起的。

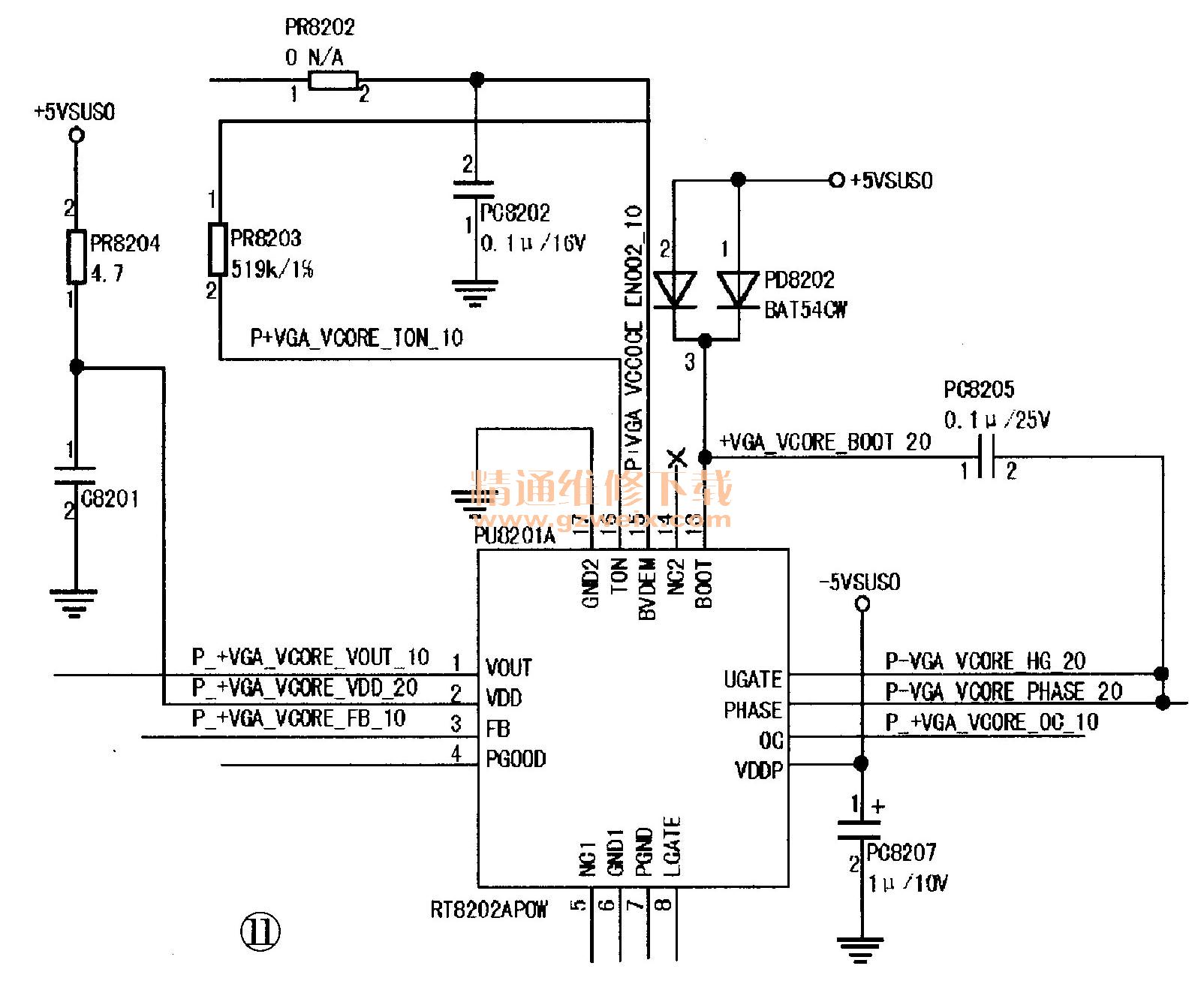

    拆机检查，测量电感（桥旁边的电感和CPU旁的电感）没有电压输出（通常应先查桥旁的电感），场管都正常。再查供电IC（型号居然是BD-MD），经查这个型号的IC可以参考K42JR芯片（16脚的桥供电芯片，型号为RT8202A，电路如图11所示）。通过对比两种芯片，所有信息都是对应的，只有16脚ton信号（主供电脚）输出电压为1.5V，而图纸上标注为19V，问题找到了。跑线到PR8203（这是K42JR的图纸标示，这个主板上没有标，但实际电路中有），检查出问题后，使用适配器开机时，这个电阻的一端是19V而另一端是1.5V，但用电池开机时两端都是12V，用可调电源测试电压则是从12V上升到17V，电阻两端都一样，但就是不能触发，电压上调到18.5V后，另一端就只有1.5V电压，肯定是这个电阻有问题。维修中发现同系列华硕笔记本主板也出现过同样问题，这应该是这个电路设计的通病吧。图纸上标的是PR8203阻值为510kΩ，找了只800kΩ的电阻替换后，通电测试，运行正常，故障排除。
