一台惠普DV4笔记本电脑，出现可充电电池不能正常充放电的故障。
    故障判断：根据故障现象分析，故障原因的范围主要包括可充电电池本身、可充电电池接口电路以及可充电电池的充电控制电路等。
    故障分析：确认故障，并排除可充电电池本身存在问题导致故障的可能性。所以需拆机检修主板上的相关电路，才能最终确定故障点，并进行故障排除。
拆机后进行清理和观察，发现主板上灰尘较多，且有腐蚀的问题，可能曾经进过水。清理灰尘，用洗板水清洗主板上被腐蚀的电子元器件，然后进行烘干处理。处理结束后，开机检测，故障依旧，于是需根据电路图做更进一步的检修操作。

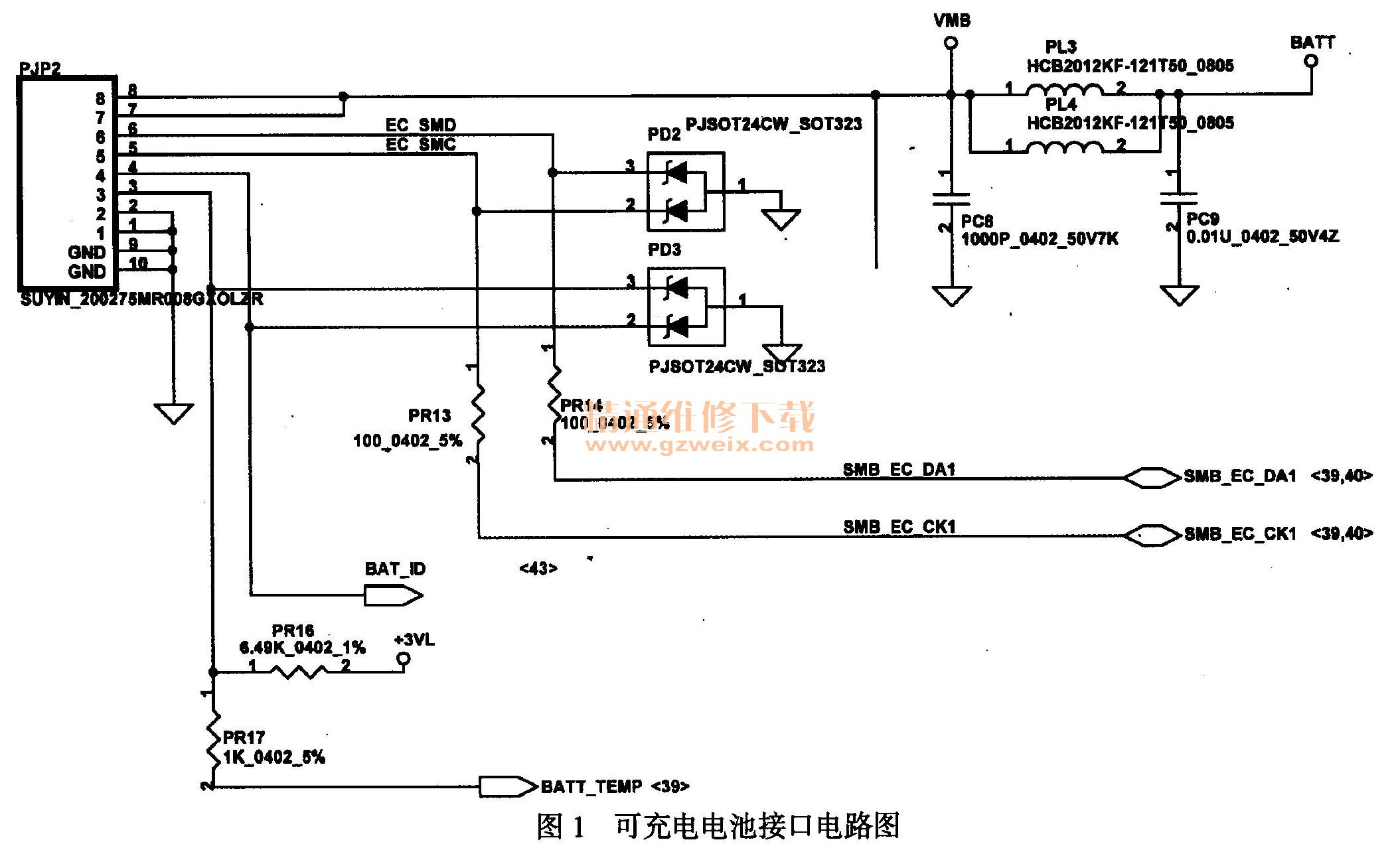

    如图1所示为可充电电池接口电路图，先根据该图对故障笔记本电脑进行检测为根据故障现象分析，可充电电池接口电路存在问题而导致故障的可能性最大。

    检测后发现，电路中的电感器PL3损坏，更换后进行测试，可充电电池仍无法正常充电。于是检测该故障笔记本电脑的充电控制电路，如图2所示为该故障笔记本电脑的充电控制电路图。

    根据故障现象分析，电路中的充电控制芯片BQ24740存在问题的可能性相对较小，应重点检测充电电路中的场效应管、电感器、电容器以及电阻器等是否存在问题。
    检测后发现，充电电路中主要起到滤波作用的电容器PC115和PC116损坏。
更换损坏的电容器，开机测试，故障排除。
    故障总结：进水以及散热问题是导致笔记本电脑出现各种故障的常见原因，对于主板上存在较多灰尘或存在腐蚀、水渍等问题的故障笔记本电脑，要特别注意检测一些体积较小的电子元器件是否存在开焊或损坏的问题。
