2 算例分析
    2.1仿真计算的相关参数
    配电网串补电容器装置及仿真计算所采用的相关参数如下。
    （1）卒卜偿度。补偿度指补偿所需的容抗值与被补偿线路原来的感抗值之比：

    在配电网络中以调压为目的的串联电容器补偿，其补偿度常接近于1或大于1。
    （2）10kV电力线路合理的输送功率和输送距离。10kV电力线路合理的输送功率为0．2MW～2. 0MW，输送距离为6km～20km。
    （3）线路的相关参数。本仿真试验选用的线路相关参数：电阻率为0. 27Ω/km；电抗率为0. 379Ω/km。
    2.2仿真结果
    本次仿真主要针对恒功率负荷，在未加装电容器串补装置时计算线路末端电压随线路长度、负荷功率和功率因数的变化情况，在加装电容器串补装置时计算线路末端电压随串补电容器容抗值的变化情况，以及为维持线路末端电压在一定水平，所需串补电容器的容抗值随线路长度、负荷功率和功率因数的变化情况。
    2.2.1线路末端电压
    下面仿真未加装电容器串补装置时线路末端电压随线路长度、负荷功率和功率因数的变化曲线，以及加装电容器串补装置时线路末端电压随串补电容器容抗值的变化曲线。

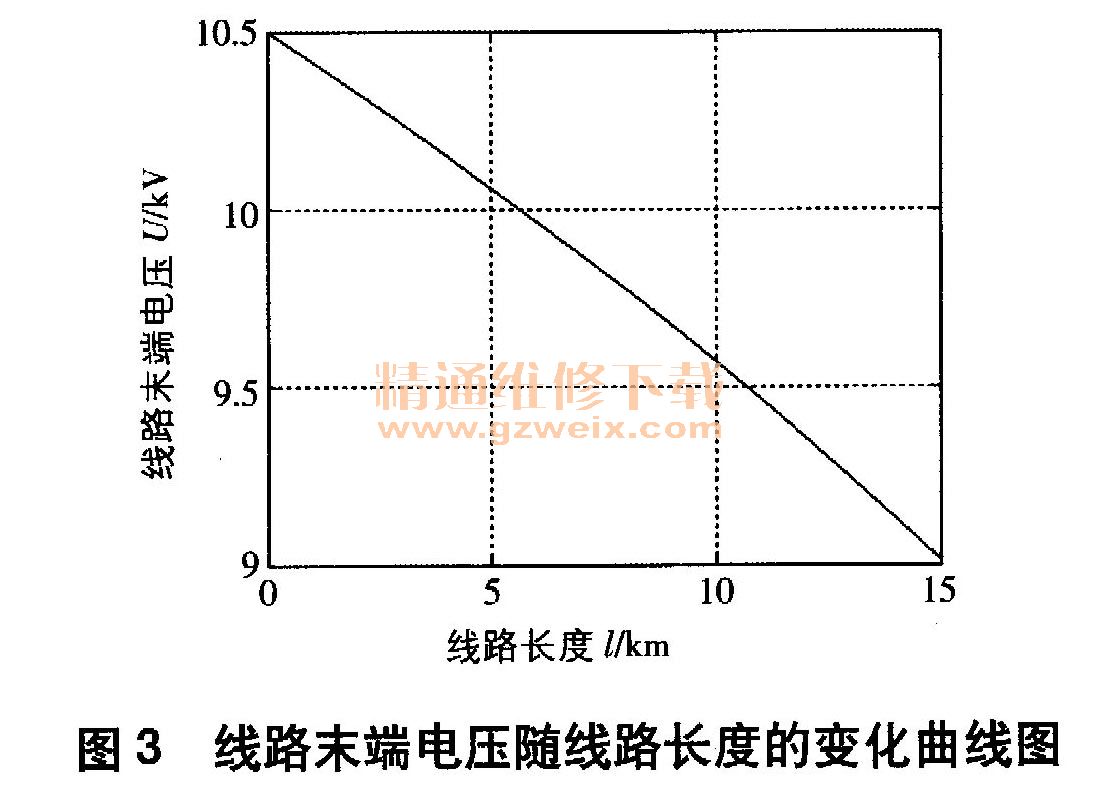

    （1）当负荷功率S=2MVA，功率因数cosψ= 0. 8，补偿容抗Xc = 0，线路长度l为0～15km时，线路末端电压变化曲线如图3所示。由仿真结果可知，随着线路长度的增加，线路末端电压不断降低。

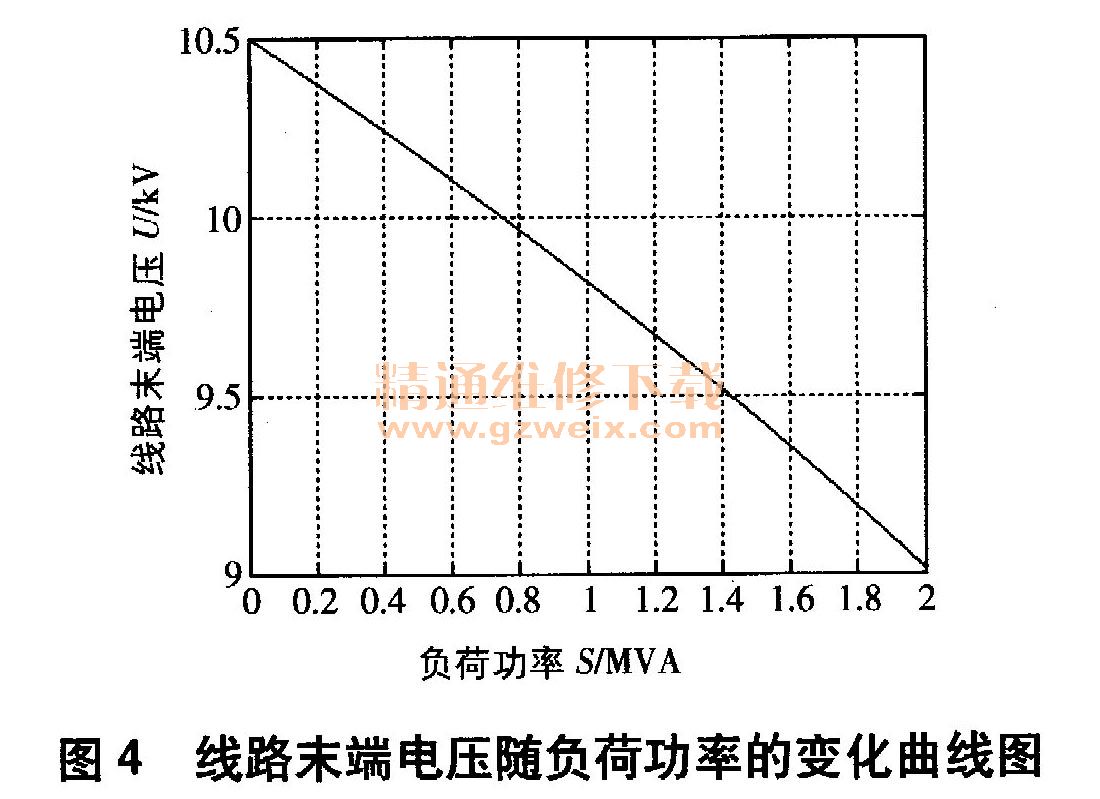

    （2）当负荷功率S为0～2 MVA，功率因数cosψ=0.8，补偿容抗Xc = 0，线路长度l =15 km时，线路末端电压的变化曲线如图4所示。由仿真结果可知，随着负荷功率的增加，线路末端电压不断降低。

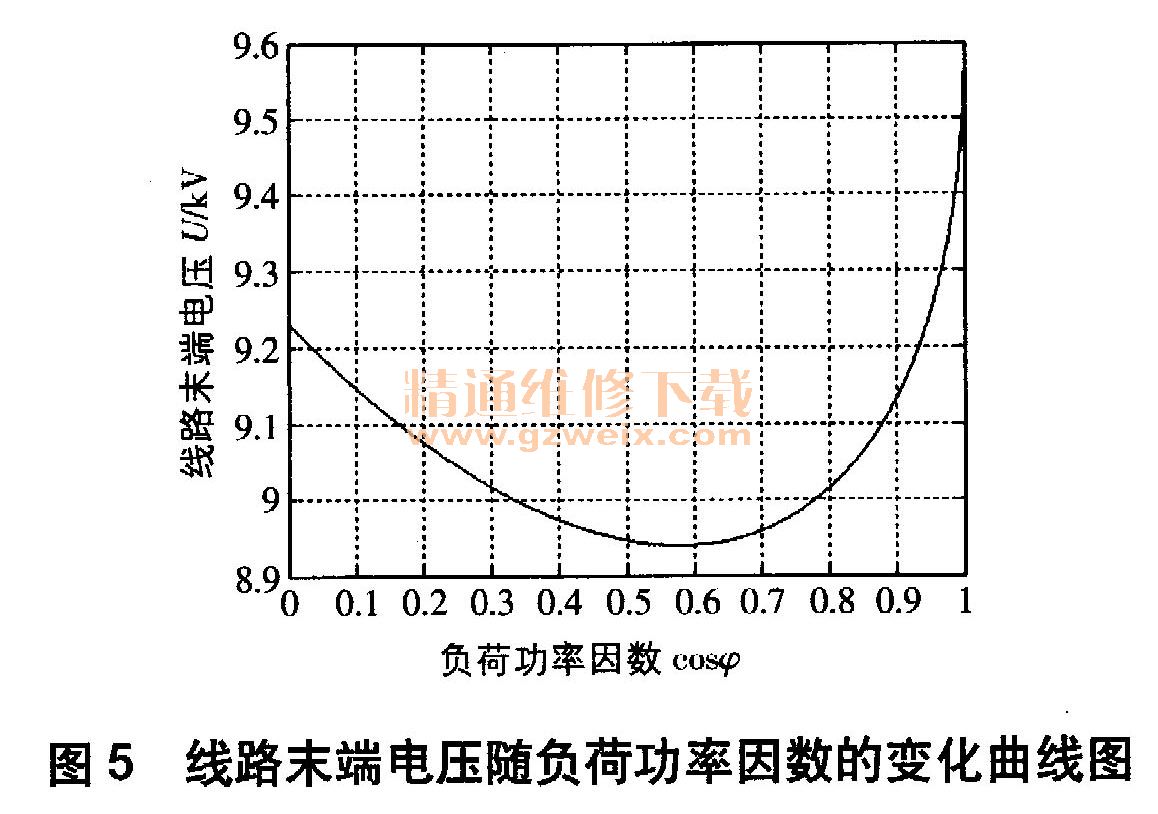

    （3）当负荷功率S= 2MVA，功率因数cosψ= 0～1. 0、补偿容抗Xc = 0，线路长度1=15km时，线路末端电压的变化曲线如图5所示。由仿真结果可知，随着负荷功率因数的升高，线路末端电压先降低后升高。

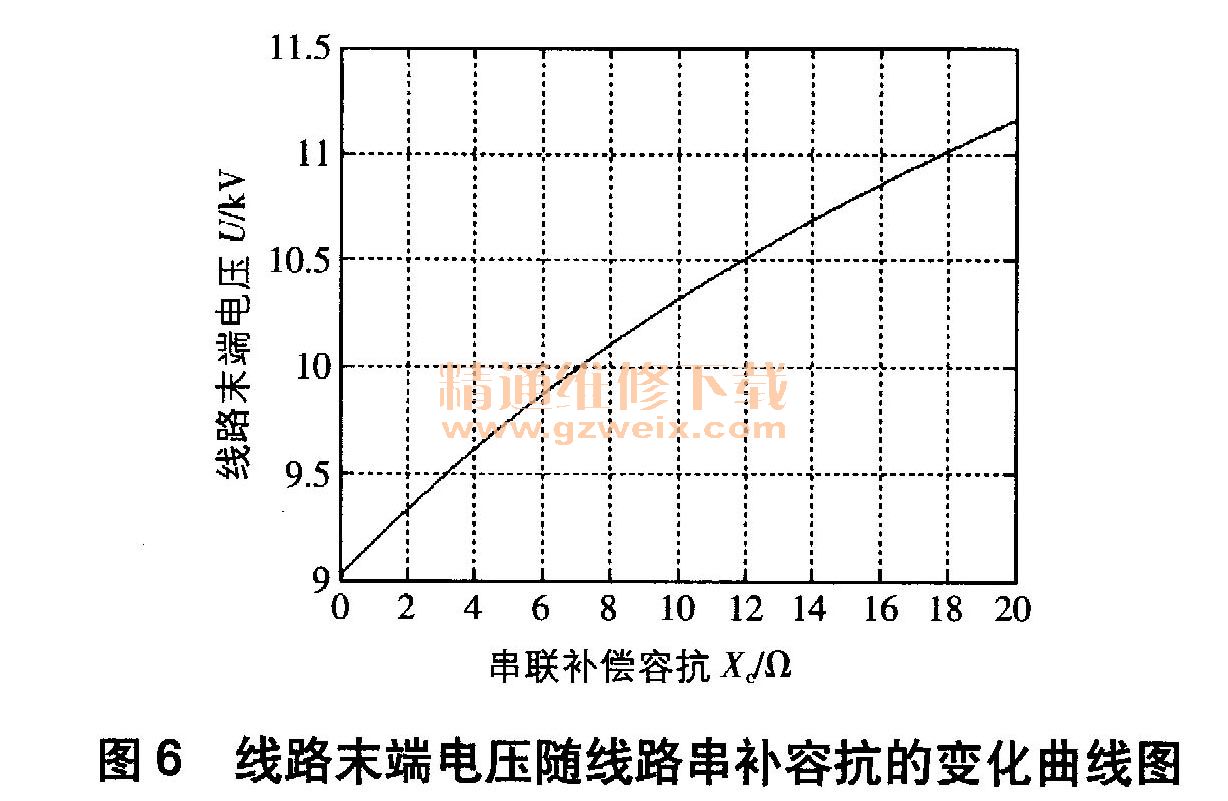

    （4）当负荷功率S= 2MVA，功率因数cosψ= 0. 8，补偿容抗Xc=0～20Ω，线路长度1=15km时，线路末端电压的变化曲线如图6所示。由仿真结果可知，随着串补电容器容抗的增加，线路末端电压不断升高。

    2.2.2串补电容器的容抗
    下面仿真维持线路末端电压为9. 3 kV，所需串补电容器容抗随线路长度、负荷功率和功率因数的变化曲线。

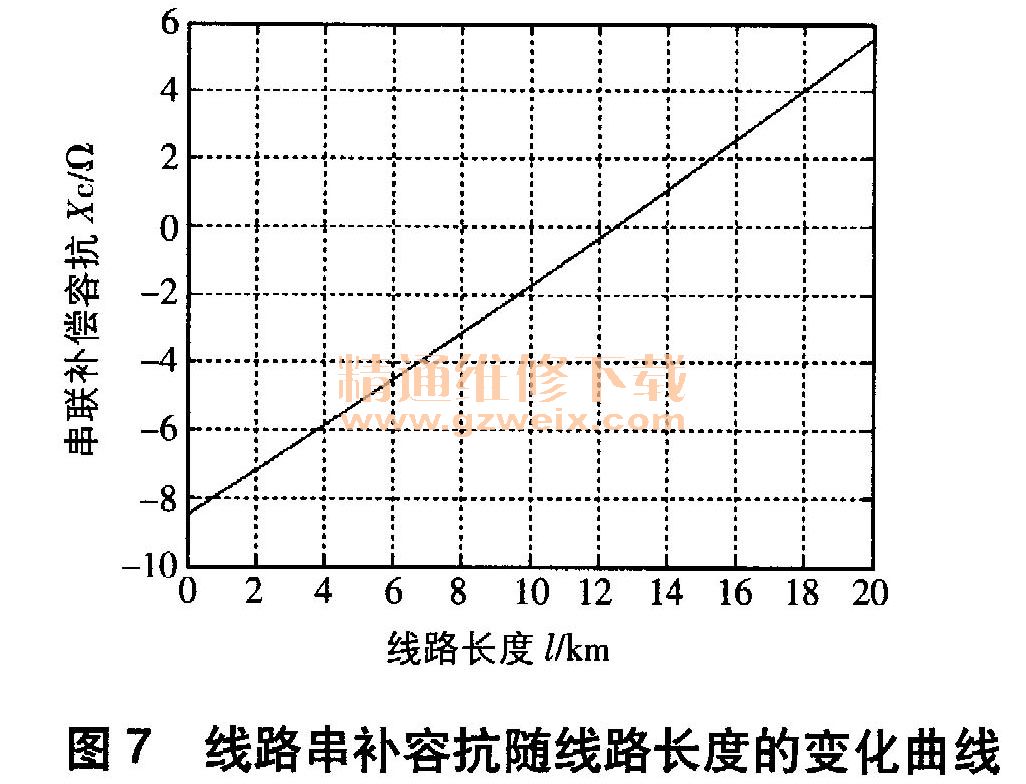

    （1）当负荷功率S= 2MVA，功率因数cosψ= 0. 8，线路长度l为0～20kΩ时，为维持线路末端电压为9. 3kV、所需串补电容器容抗的变化曲线如图7所示。由仿真结果可知，随着线路长度的增加，为维持线路末端电压在一定水平，所需串补电容器的容抗不断增加。

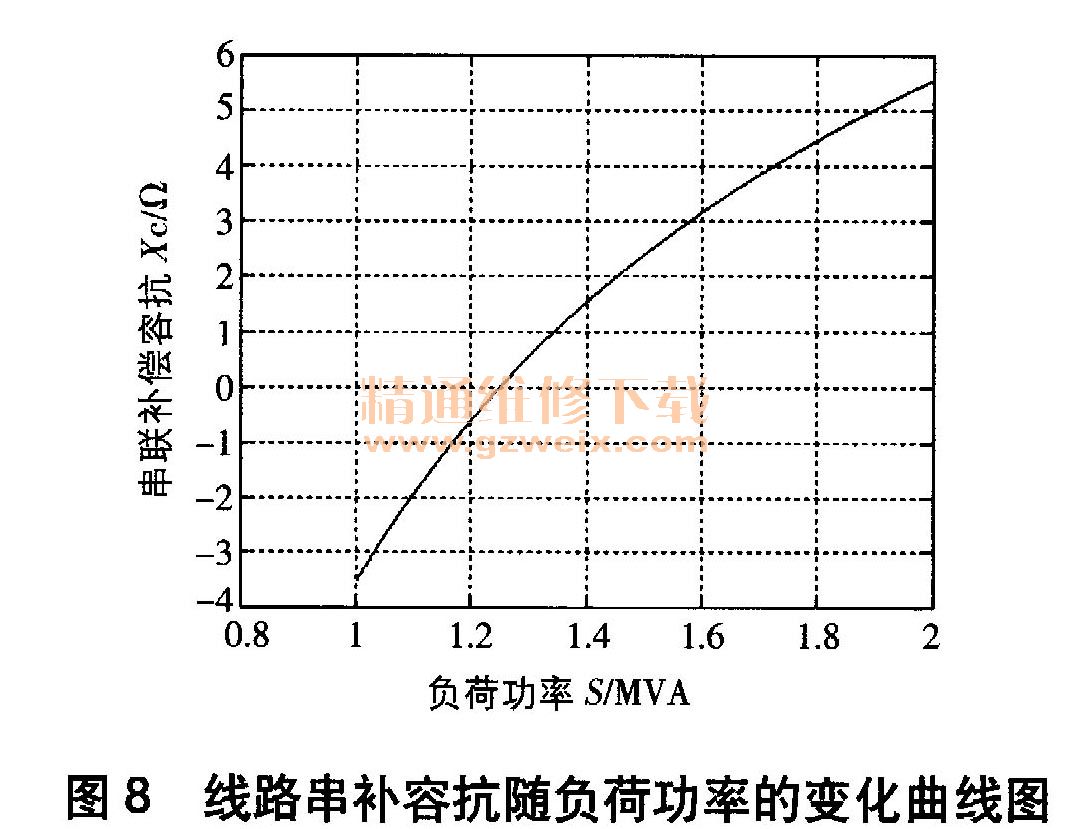

    （2）当负荷功率S=1～2MVA，功率因数cosψ= 0. 8、线路长度1=20kΩ时，为维持线路末端电压为9. AV，所需串补电容器容抗的变化曲线如图8所示。
