2.3通风排烟系统设计
主变室、综合继电器室、10kV配电装置室、GIS室、接地变及接地电阻室电缆半层等区域设自然进风、机械排风系统，采用排风、排烟两用风机箱用于日常通风与事故后排烟。

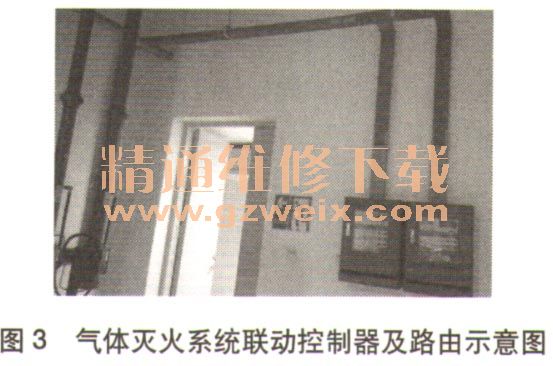

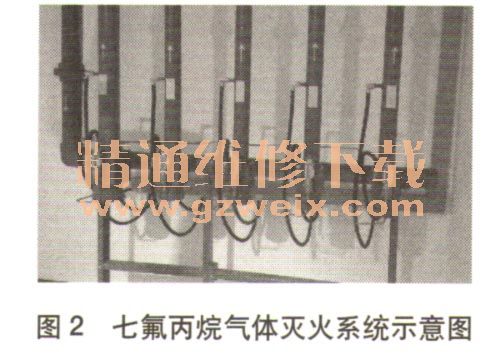

地下一层和地下二层走廊设置机械排烟及补风系统。当变电站某层发生火灾时，立即开启该层走廊排烟风机，同时开启补风机，当排烟温度超过280℃时，排烟防火阀关闭并输出电信号连锁关闭风机。当某区域发生火灾时，火灾报警控制系统连锁关闭相应风机、空调等设备。通风管道穿越防火墙处按规范要求设置防火阀，以避免火灾蔓延。七氟丙烷气体灭火系统示意图如图2所示，气体灭火系统联动控制器及路由示意图如图3所示。
2.4电缆防火设计

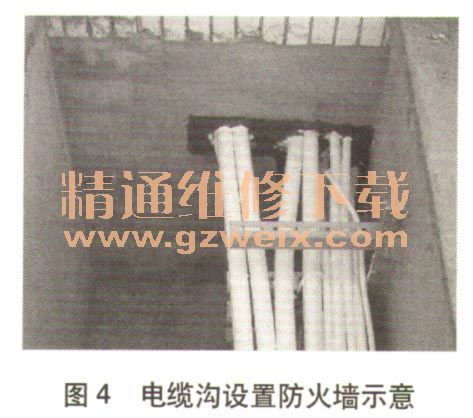

变电站内电缆全部采用阻燃电缆，在电缆沟、电缆竖井内设置防火墙和防火封堵等（如图4所示），以防止火灾蔓延。
2.5火灾报警控制系统设计

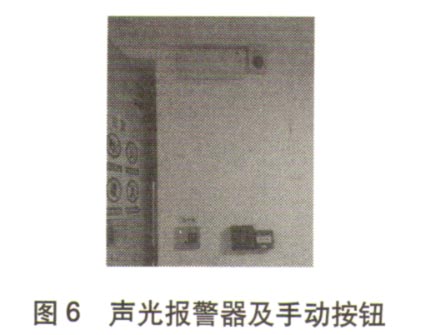

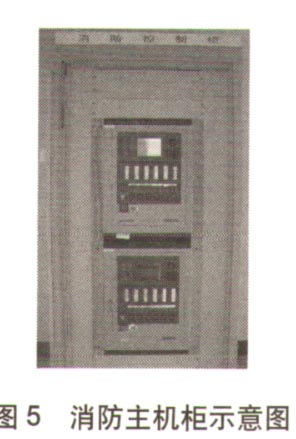

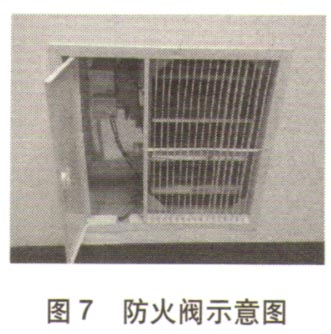

设置一套火灾报警控制系统，包括消防主机、控制器、探测器、控制模块、信号模块、手动报警按钮等。消防主机柜如图5所示。变电站火灾探测区域按独立房（套）间划分，有主控制室、蓄电池室、可燃介质电容器室、各级电压等级配电装置室、油浸变压器及电缆竖井等。根据探测区域的不同，配置不同类型和原理的探测器或探测器组合。当火灾发生时，火灾报警控制器及时发出声光报警信号，显示发生火警的地点，如图6所示；同时与七氟丙烷气瓶、风机、防火阀等联动控制，防火阀如图7所示。
3 工程案例剖析
3.1工程站址情况
某110kV地下变电站位于城市中心区，周围是广场、泉群景点及大型商业区。站址东侧、南侧均有城市道路，路况良好；站址北侧规划建设消防道路。为此，变电站可充分利用片区内政府规划建设的道路，不单独修建进站道路。
