摘要：直流接地和直流寄生引起保护误动的本质是直流电压发生偏移。分析直流接地和直流寄生时直流电压的偏移情况及保护误动的原理，据此设计跳闸出口继电器的误动闭锁回路。该回路不仅能有效防止保护误动，还完全不影响电网发生短路故障时保护的跳闸出口过程。关键词直流接地直流寄生误动原理闭锁回路。

    变电站的直流系统为保护、备自投、稳控及测控等装置提供直流电源，而直流接地和直流寄生均会使得直流电压发生偏移，可能引起保护误动。某大型地区电网近3年的统计数据表明，这两类缺陷在整个二次回路缺陷中所占的比例达到13%，已引发多起停电事故。为此，研究防止直流接地和直流寄生引起保护误动的方法具有至关重要的意义。
    在直流接地方面，部分文献从运维角度提出预防措施，但不能防止其引起保护误动。设计了一种直流绝缘监测系统，该系统能防止直流一点接地导致的保护误动，但需输入直流系统电容、绝缘电阻、跳闸线圈内阻等参数，而精确测量这些参数较困难，故该方法难以得到推广应用。在直流寄生方面，尚无文献分析其引起保护误动的原理及防误动解决方法。基于此，首先分析直流接地和直流寄生引起保护误动的原理，然后推导保护误动与直流电压偏移程度的关系，最后设计跳闸出口继电器的误动闭锁回路。

    1直流接地误动原理
    电网运行过程中，诸多因素会导致直流接地，如电缆老化、表计接线盒进水、电缆剥伤或压伤、电缆表皮破损、保护屏拆除时一端解线电缆的解线端未用绝缘胶布包好触地、直流避雷器被击穿等。为此，在电网运行过程中，直流接地缺陷时常发生。

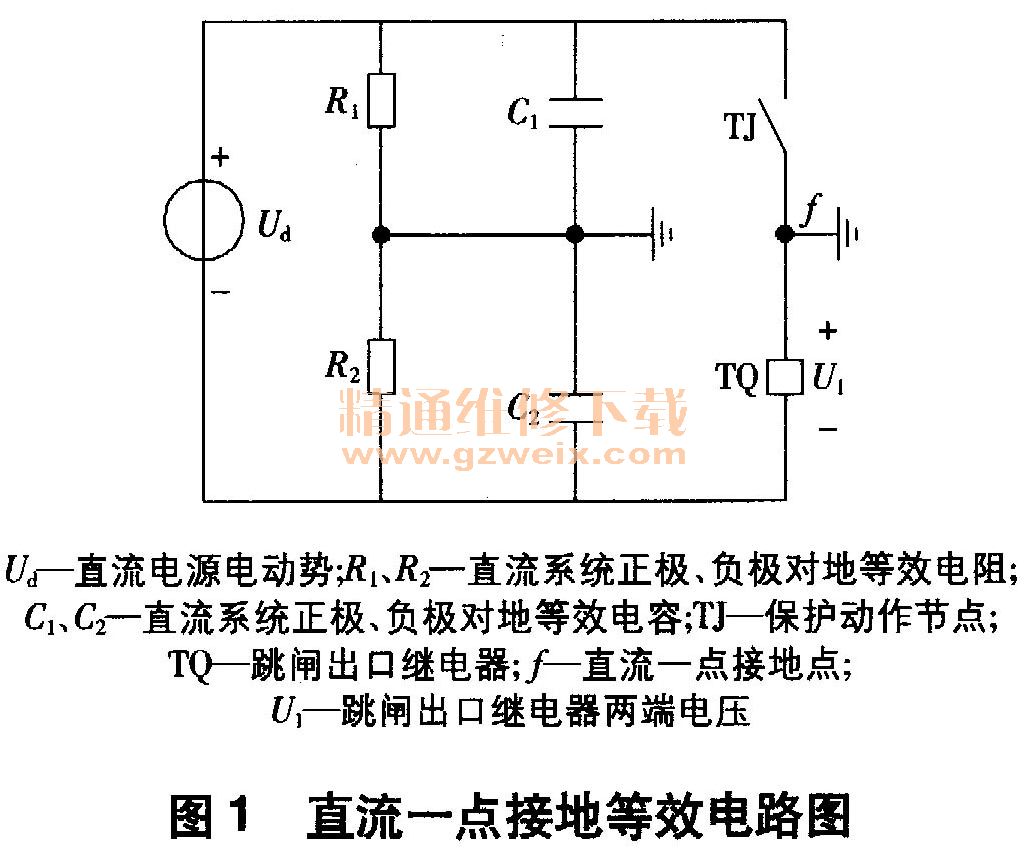

    直流接地可归类为一点接地和两点接地，两者均可能引起保护误动。首先分析直流一点接地的误动原理，其等效电路如图1所示。

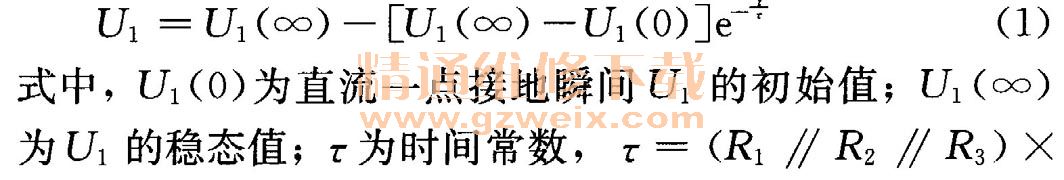

利用三要素法，可计算得到U1随时间的变化函数：

（C1＋C2）；R3为TQ的内阻。

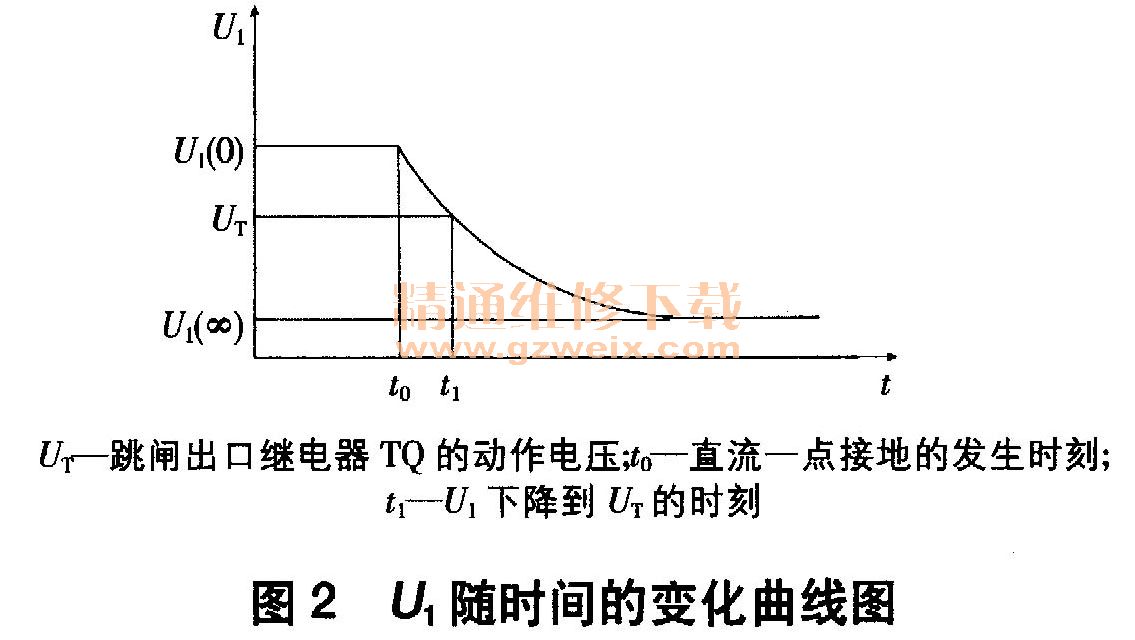

    U1的变化曲线如图2所示。

    由式（1）、图2可知，直流一点接地误动属于暂态过程引起的保护误动，只有U1 （0） >UT满足，保护才可能误动。
    在直流系统一点接地情况下，若再出现一个接地点F1，则构成直流两点接地。其等效电路如图3所示，在保护动作节点两端发生直流接地时TJ被短接，直接导致保护误动。为此，直流两点接地误动属于稳态误动，危害极大。

    综上分析，需从暂态误动和稳态误动两方面采取闭锁措施。
    （1）防止一点接地暂态误动。随着直流系统绝缘的下降，直流负极电压发生偏移，当直流负极电压大于跳闸出口继电器TQ的动作电压时，闭锁TQ动作。
    （2）防止两点接地稳态误动。在直流一点接地稳定后，负极电压约为零，正极电压约为Ud时，应持续闭锁TQ动作，直到缺陷消除，直流电压恢复正常。
