3 误动解决方法
    直流接地和直流寄生引起保护误动的本质是保护装置未动作情况下跳闸出口继电器TQ两端的电压发生了偏移。据此，以TQ两端的电压为基础，设计TQ在直流电压偏移时的闭锁回路。特别地，当直流接地或寄生和电网短路故障相继发生时，必须保证保护跳闸出口完全不受闭锁回路影响。

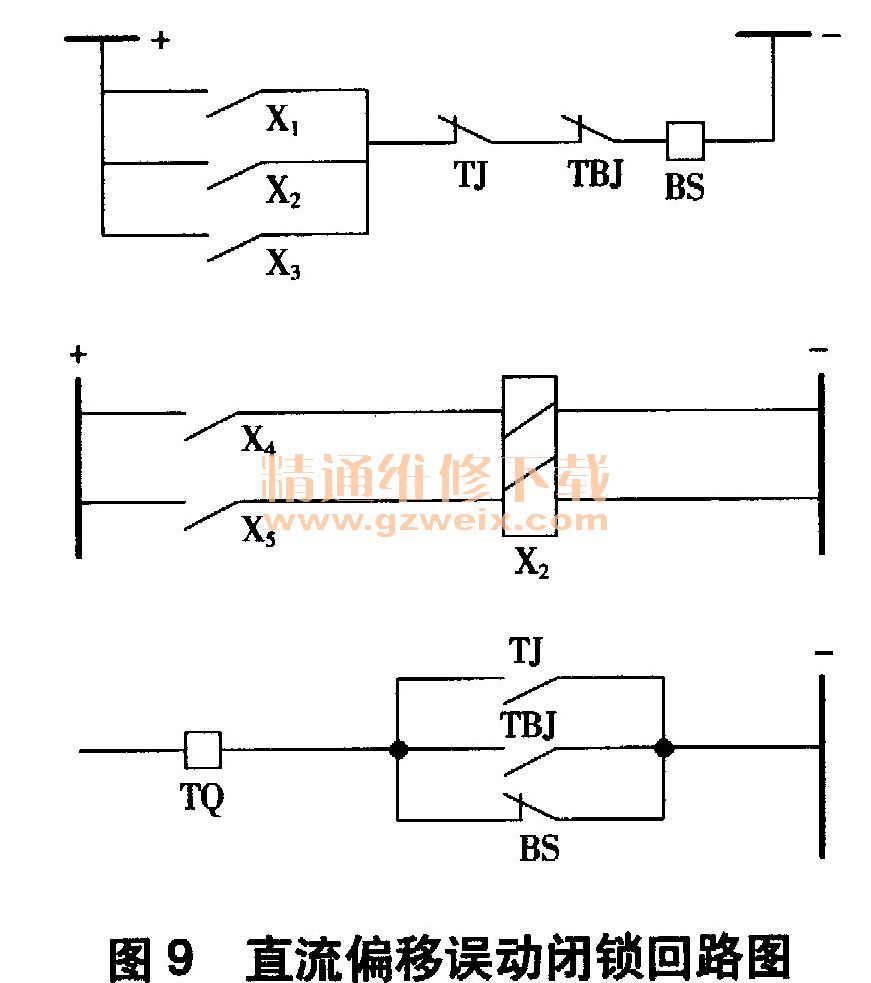

    南方电网2014年电力系统继电保护反事故措施规定，TQ的起动电压在直流额定电压的50%～70%，因此其闭锁逻辑中的临界值在此范围附近选取。防止保护误动的闭锁回路如图9所示。

    图9中各符号的含义如下：
    X1代表条件|UTQ- | > 80% Ud。该条件确保直流一点接地时不发生暂态误动。
    X2为双位置继电器。其励磁由X4决定，凡代表条件|UrQ- I <10%Ud，为直流一点接地稳定后的状态；去磁由X5决定，X5代表条件40%Ud＜|UTQ-|<60%Ud，为直流电压恢复正常的状态。此两条件确保直流一点接地后，消缺完成前，不发生两点接地引起的稳态误动。
    X3代表条件|UTQ＋－UTQ-|> 50%Ud，该条件确保同一段直流馈线两回路间出现寄生时不发生稳态误动。
    BS代表闭锁继电器，其常闭节点设置在TQ和控制回路负极之间。当电网无故障且出现直流接地或寄生时，TQ两侧均有断开点，不可能发生误动。
    TBJ代表跳闸保持继电器。串联TJ的常闭节点和TBJ的常闭节点可确保在电网发生短路故障后，随即出现直流接地或直流寄生时，BS不励磁，TQ跳闸出口的全过程不受闭锁回路影响。在BS的常闭节点两端并联Ti常开节点和TBJ常开节点可确保电网出现直流接地或直流寄生后，随即发生短路故障时，BS的常闭节点被短接，TQ跳闸出口的全过程不受闭锁回路影响。
    综上所述，本文设计的闭锁回路可以较完善地解决直流接地和直流寄生引起的误动问题，有效防止停电事故的发生。

    4 结束语
    本文深入分析直流接地和直流寄生引起保护误动的原理，推导得到保护误动与直流电压偏移间的关系，并以此设计跳闸出口继电器的闭锁回路。该回路既能可靠防止由直流接地和直流寄生引起的误动，也能保证电网发生短路故障时闭锁回路不影响跳闸出口继电器正确动作，有力保障了电网安全稳定运行。
