RCS-931 A光纤电流纵联差动保护在旁路代供线路时动作行为分析
来源:电工技术  作者:佚名  2016-08-31 08:34:37

    摘要:本文针对RCS-931A光纤电流纵联差动保护,讨论其向对侧发差动动作允许信号的条件和跳闸条件,并分析了其在旁路代供线路过程中的动作行为,对进行旁路代供线路操作有指导意义。

    光纤电流纵联差动保护因具有原理简单、动作迅速、具备选相功能、不受TV断线影响等特点而在220kV电压等级线路上得到了广泛应用。本文将分析RCS-931A型光纤电流纵联差动保护向对侧发差动动作允许信号的条件、跳闸条件以及在旁路代供线路时的动作行为,并给出正确的操作顺序。

    1 原理分析
    1.1向对侧发差动动作允许信号条件分析
    若三相开关在跳开位置或经保护启动控制的差动继电器动作,则RCS-931A向对侧发差动动作允许信号。不考虑TA断线及保护通道异常情况下,RCS-931A向对侧发差动动作允许信号逻辑如图1所示。

    根据图1可知,只要满足“开关分位+开关无流+差动元件动作”(条件1)或“保护启动+差动元件动作”(条件2)、RCS-931A保护即可向对侧发差动动作允许信号。RCS-931A保护的启动元件为电流突变量,即电流突变的数值达到定值,保护便启动。

   1.2保护跳闸条件分析
    RCS-931A保护要发跳闸命令必须同时满足:本侧启动元件启动;本侧差动继电器动作;收到对侧差动动作允许信号。RCS-931A保护跳闸逻辑如图2所示。

    2 旁路代供线路时动作行为分析

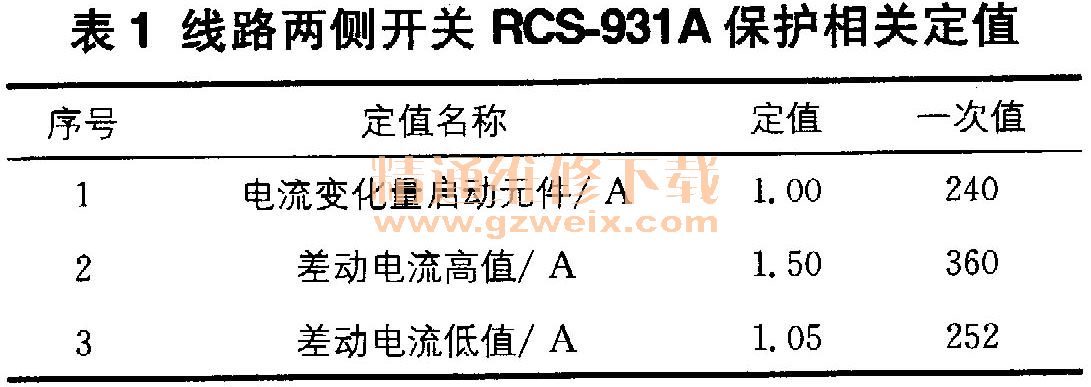

    以某220kV线路为例,分析对旁路代供线路时本线开关在合位及分位两种情况。该220kV线路为220kV变电站A、B间的联络线,配置型号分别为RCS-931A、RCS-902的两套纵联保护。A站为双母线接线;B站为双母线带旁路接线,旁路开关配置一套型号为RCS-902的保护。线路两侧开关TA变比均为1 200/5。该线路较短,RCS-931A保护未考虑对电容电流进行补偿,差动电流达到其定值的高值和低值时都会使差动元件动作,同时保护若启动并收到对侧允许信号则跳闸。线路一次接线示意图如图3所示,两侧开关RCS-931A保护相关定值见表1。


    2.1 B站旁路代供线路时本线开关在合位
    B站旁路代供线路时本线开关在合位运行方式如图3所示,线路两侧开关在合位,旁路开关在分位。此时线路正常运行,设几为线路负荷电流,IA、IB分别为A站、B站中流经本线开关的电流。合上旁路开关前IC=IA=IN;合上旁路开关后,B站中电流在本线开关和旁路开关中平分,即IB = 0. 5 IN = 0. 51A,线路两侧的RCS-931A保护检测到的差流IC = IA-IB = 0. 51N,为负荷电流的一半。合上旁路开关瞬间,A站的电流变化量为。,A站的RCS-931A保护不启动,且开关在合闸位置,故不满足向对侧发允许信号条件;B站的电流变化量为0. 51N,当IN≥480A时保护启动,当IN≥504A时保护启动且差动元件动作,但因未收到对侧的允许信号,故保护仍不跳闸。但若此时区外故障等导致A站的电流变化量达到定值,则RCS-931A保护也会跳闸。

[1] [2]  下一页
