该情况下，旁路代供线路的操作顺序如下。
   （1 ）A站停用本线开关RCS-902主保护压板；
   （2 ）B站停用本线开关RCS-902主保护压板；
   （3 ）A站检查本线开关RCS-902保护通道不告警；
   （4）B站检查旁路开关RCS-902保护通道不告警；
   （5）A站投入本线开关RCS-902主保护压板；
   （6）B站投入旁路开关RCS-902主保护压板；
   （7）B站合上旁路开关，拉开本线开关；
   （8）A站停用本线开关RCS-931A主保护压板；
   （9）B站停用本线开关RCS-931A主保护压板。
    2. 2 B站旁路代供线路时本线开关在分位

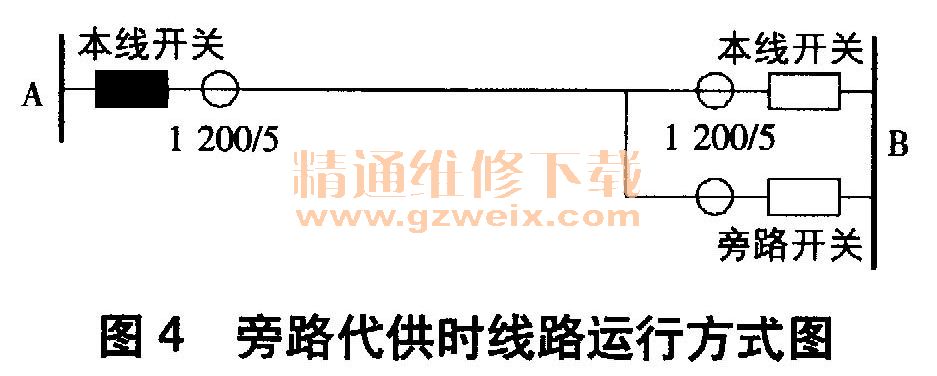

    B站旁路代供线路时本线开关在分位运行方式如图4所示，A站本线开关在合位，B站本线开关及旁路开关在分位。

    开关分闸后旁路代供线路。旁路开关合闸前线路电流为0；旁路开关合闸后，A站中本线开关电流变化量为负荷电流IN、B站中本线开关电流变化量为。，两侧RCS-931A保护的差流IC =IA-IB = IN。若IN->252A，则A站保护启动元件启动，差动元件动作，满足向对侧发允许信号的条件2，向B站发允许信号；B站本线开关在分位且无电流，差动元件动作，满足向对侧发允许信号的条件1，向A站发允许信号。这种情况下，A站RCS-931A保护启动、差动元件动作且收到对侧允许信号，满足保护跳闸条件，RCS-931A保护动作跳开本线开关，因此在旁路开关送电前应停用两侧RCS-931A保护的主保护压板。
    该情况下，旁路代供线路的操作顺序如下。
   （1）A站停用本线开关RCS-902主保护压板；
   （2 ）B站停用本线开关RCS-902主保护压板；
   （3 ）A站检查本线开关RCS-902保护通道不告警；
   （4 ）B站检查旁路开关RCS-902保护通道不告警；
   （5）A站投入本线开关RCS-902主保护压板；
   （6）B站投入旁路开关RCS-902主保护压板；
   （7 ）A站停用本线开关RCS-931A主保护压板；
   （8）B站停用本线开关RCS-931A主保护压板；
   （9）B站合上旁路开关。

    3.结束语
    本文对RCS-931A型光纤电流纵联差动保护的启动条件及跳闸条件进行讨论，并针对旁路代供线路的两种情况分析了该保护的动作行为，指出旁路代供过程中，线路开关在合位则保护不跳闸，线路开关在分位且负荷电流达到差动电流定值则保护跳闸，此时需提前停用主保护压板。
