摘要：本文针对变电站蓄电池极柱距上层底座短情况，改变传统万用表表笔结构，嵌入数显电压表，形成一种新型的测量蓄电池电压的万用表。该万用表以现有变电站蓄电池拒结构为出发点，改变测量方式，有效解决了目前维护直流系统蓄电池浪费大量人力和时间的问题。

    直流电源对于变电站的安全运行十分重要，需工作可靠，且具有独立性，在变电站和发电厂广泛应用。根据《无人值守变电站运维管理规定》，每月需对变电站直流系统蓄电池电压进行1次普测。调查发现，测量蓄电池电压需由3人共同完成，一人拿万用表2根表笔，一人拿万用表并报结果，另一人记录数据；测量时还必须先取下极柱帽以便测量。由于变电站等级及投运年限不一致，因此各站所用蓄电池柜布置也不同，目前综自变电站蓄电池布局多以屏内放置为主，每个蓄电池屏为4层，每层12～16只蓄电池。分层布置的蓄电池极柱距上层底座只有8～12 cm，而常用万用表的表笔长度一般为14 cm。另外，蓄电池测量孔直径一般只有3mm左右，且万用表表笔为直线形，这就造成测量时表笔无法插人测量孔，影响正常的维护工作。

    1 传统万用表

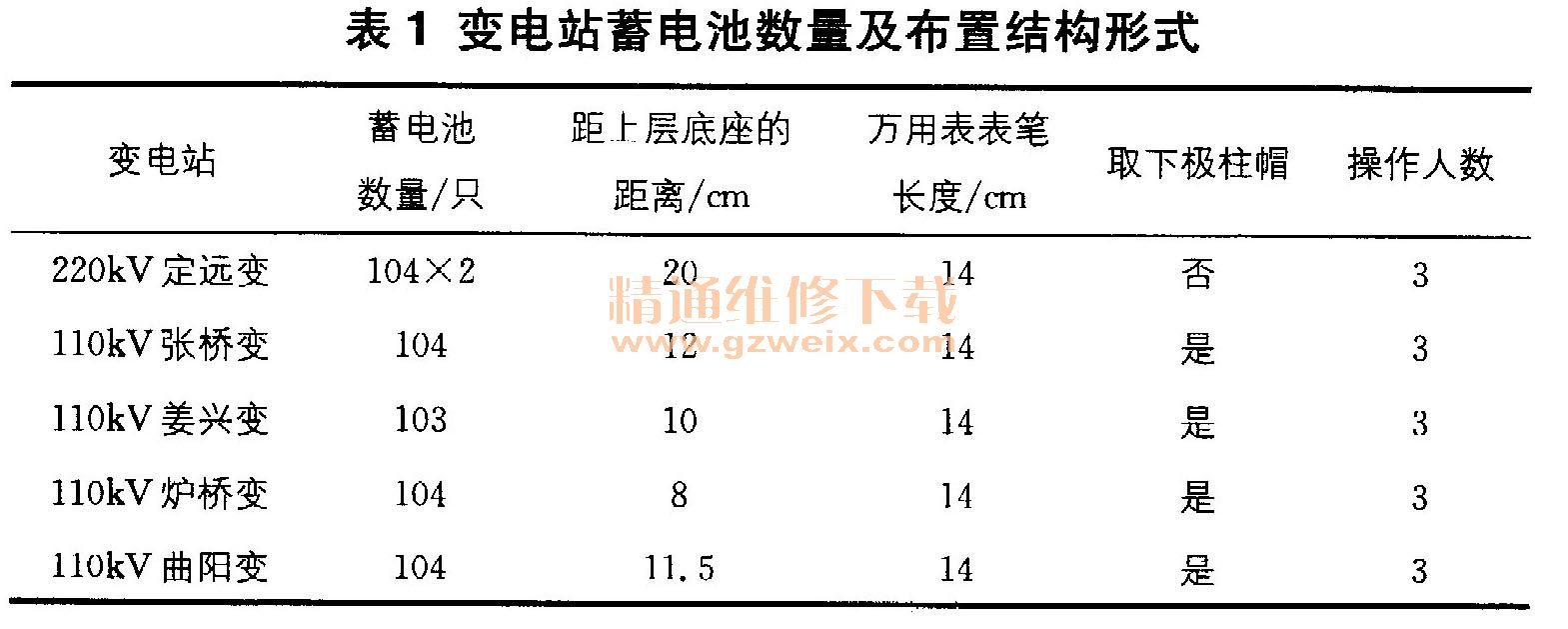

    传统万用表由表头、测量电路和转换开关组成。万用表是电子测试领域最基本的工具，也是一种在变电站使用广泛的测量仪器，然而在用于变电站蓄电池电压测量时也存在一些问题。下面以滁州公司拂晓运维站所辖变电站的蓄电池电压测量情况，介绍传统万用表使用问题。该运维站所辖变电站直流系统蓄电池数量及布置结构形式见表1。

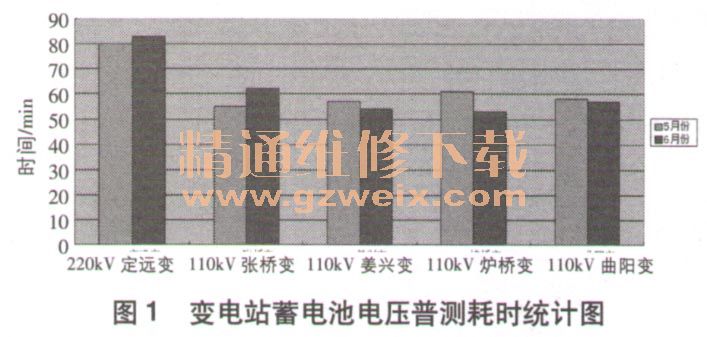

    由于定远变属于220kV变电所，站内直流系统蓄电池有2组，且在运维中占有较重要地位，因此设立独立蓄电池室，且室内构架间距较大，使用万用表测量较方便。但是，其它110KV变电站均将蓄电池排布在蓄电池柜内，其极柱距上层底座8～12 cm，与长度为14cm的万用表表笔不符，再考虑运维人员手部活动空间，测量极为困难。除220kV定远变外，其它110KV变电站内蓄电池构架均未能很好利用万用表进行蓄电池电压测量。该运维站所辖变电站2015年5月、6月蓄电池电压普测耗时统计如图1所示。

    使用传统万用表测量蓄电池电压，每次需3人，且必须先取下蓄电池极柱帽，然后盖上。由图1可知，每次测量耗时均在1h左右，对其它运维工作的开展极大不便。

    2 变电站简易测量单体蓄电池电压表

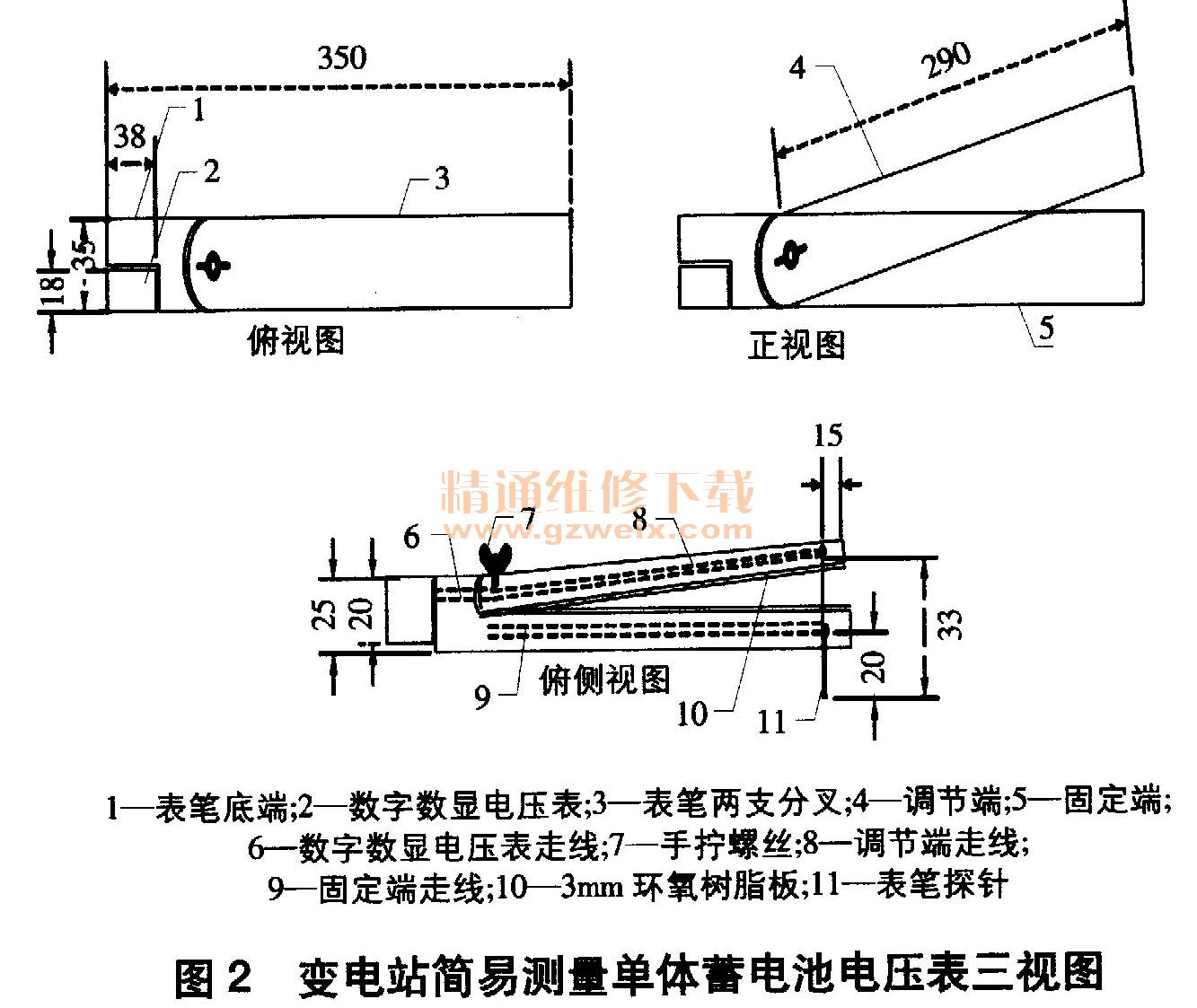

    鉴于传统万用表表笔测量蓄电池电压的弊端，重新设计了万用表表笔，并考虑到运维人数限制，采用了嵌人数显电压表，由此重新设计了一款用于变电站单体蓄电池电压测量的万用表。该万用表以数显电压表为基础，针对现有变电站蓄电池屏柜构架，设计Y型表笔构架方便测量使用；从构架内走线，引出测量表笔探针，这种方法更适合现有大部分变电站蓄电池屏柜构架测量电压。图2为该万用表三视图，其制作流程如下。

   （1）购置尺寸为38mm×18mm×20mm的数显电压表。考虑一定裕度，将手握表笔构架宽度、高度设定为35、25mm。考虑手握表笔底端部分长度一般为80mm、且能单手调节表笔角度，将表笔底端部位长度设定为75mm。
   （2）加装角度调节螺丝，用于调节探针至合适距离。将绝缘板切割成290mm×30mm×12mm，作为两支分叉的角度可调节端，并将其靠近表笔底端切割成180°半凸圆弧；同时也将与之对应的表笔底端切成凹圆弧，方便调节角度。
