一种防坠省时自动夹紧登杆梯
来源:农村电工  作者:佚名  2018-06-16 12:20:44

    1 研发背景与思路
    在日常工作中,厂家或计量人员需要登杆操作时(比如调整线路断路器定值、检查高压计量装置接线等),由于该类人员不是专业施工人员,大多不会使用脚扣,多使用梯子登杆。由于常用的梯子在使用时,其横档与电杆之间为点接触,容易滑移,工作时,梯子根部必须有专人扶正以防止其滑脱。因此,我们充分讨论分析后提出以梯子为基础,设计一种既能弥补梯子滑动的缺陷,又能改善脚扣登杆工作效率的工具。

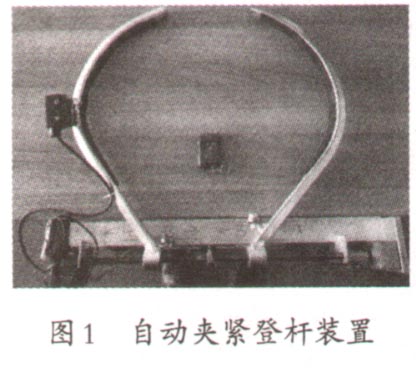

    我们使用伸缩梯作为基础进行改进设计加工。用角铁制作一个可与普通梯子连接的框架基础,与梯子连接后,在其上安装可移动和锁止的脚扣来夹紧电杆以固定梯子。如图1所示,装置采用加工后的专用脚扣、丝杠、螺母、行程开关、传动电动机、电源(蓄电池)等协同工作。2只脚扣末端通过螺母固定在丝杠上,由微型电动机驱动丝杠、螺母传动,使脚扣在丝杠上移动分开或合紧,并通过行程开关限位,将梯子牢固固定在电杆上。装置配有遥控器,可遥控操作,使用十分方便。给梯子加装上本装置后,一架自动夹紧登杆梯便制作完成。成品如图2所示。


    2 应用效果
    使用改进的自动夹紧登杆梯登杆时,工作人员在登杆前通过遥控丝杠、螺母传动机构使脚扣夹紧电杆,夹紧后自动丝杠螺母停止工作,行程开关锁止,确保脚扣和电杆紧密接触,牢牢固定,登杆过程中可不需他人扶持,具备三点稳定性。使用自动夹紧登杆梯登杆,作业人员杆上操作时相对普通梯子能保证平稳可靠,对比使用脚扣又能大大提高登杆效率(登高省时约70%),同时做到安全系数100%,现场作业规避了装置性违章行为。


关键词:
