带电更换母线电压互感器电压空开的研究与应用

来源：电工技术作者：佚名 2017-02-13 08:23:58

4 装置试验

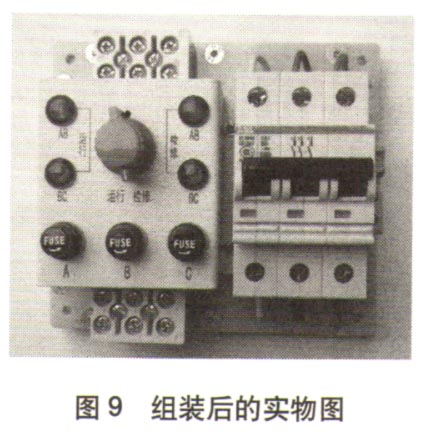

组装检修基座（组装后的实物图如图9所示），搭建试验回路，测试开关的切换性能。用豪迈继保之星1600继电保护测试仪给空开检修基座上端头施加额定三相电压，并将空开检修基座下端口分别接到北京四方CSC-103线路保护装置和南瑞科技NSD-500测控装置电压采样端子，如图10所示。

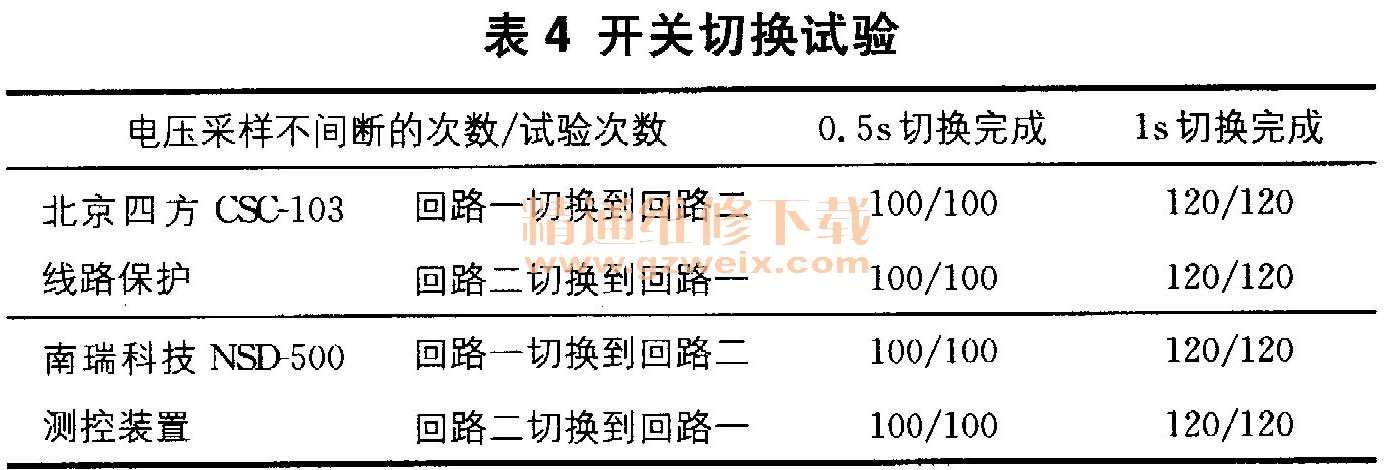

切换开关，记录电压采样不间断的次数（见表4），结果显示无论开关是慢速切换还是快速切换，无缝切换成功率均为100%.

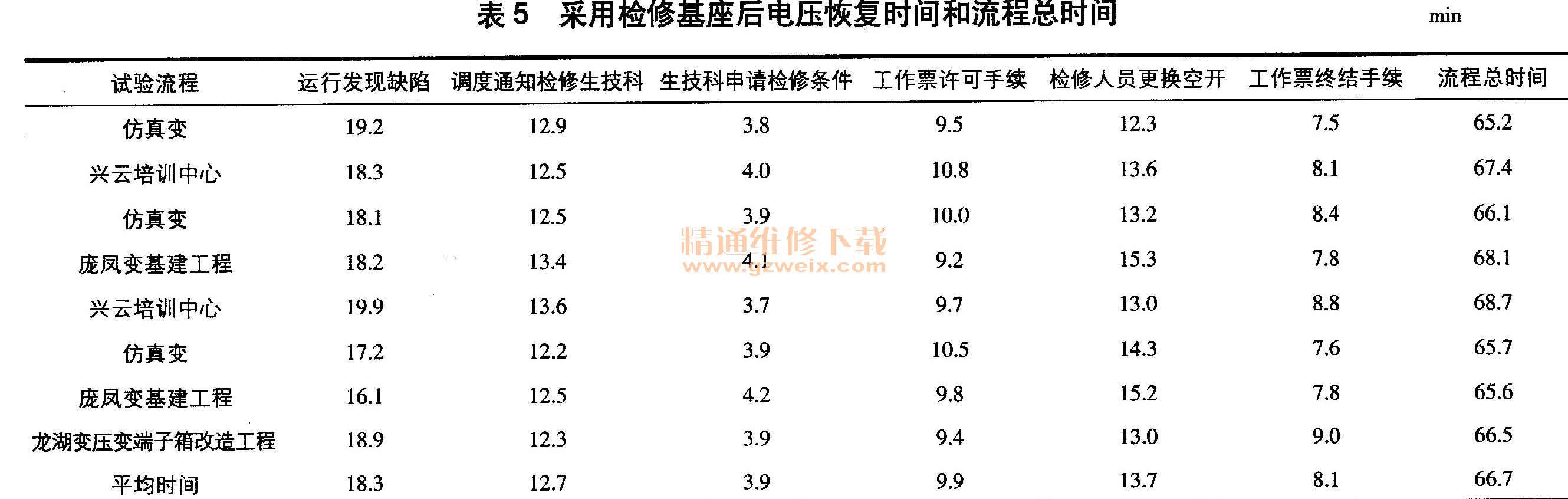

2015年10月9日～11月26日，在龙湖变、仿真变、兴云培训中心和庞凤变基建工程进行了8次模拟试验，时间统计结果见表5。

由表5可知，使用空开检修基座后，母线电压互感器二次侧保护电压异常的平均工作流程时间降低为66. 5min，保障了电网安全稳定运行。

5 结束语
为了缩短母线电压互感器电压空开故障检修时间，本文提出了3种在保护电压持续采样前提下的空开更换设想，并基于回路并接原理，设计了一种带电更换母线电压互感器电压空开的检修基座。试验结果表明此装置能有效降低此类空开故障对电网运行带来的风险，缩短了检修期。
